Jak zamontować osłony chłodnic RG18 (z wentylatorem i bez) w KTM, Husqvarna i GasGas TBI 2024–2027

Cztery strony ze zdjęciami dla modeli TBI: wymiary prętów dystansowych, dokręcanie po obu stronach, boczne plastiki, uzupełnienie płynu i montaż siedzenia. Montaż wentylatora opisuje osobna instrukcja Fan Set TBI. PDF po polsku do pobrania.

Strona 1 z 4

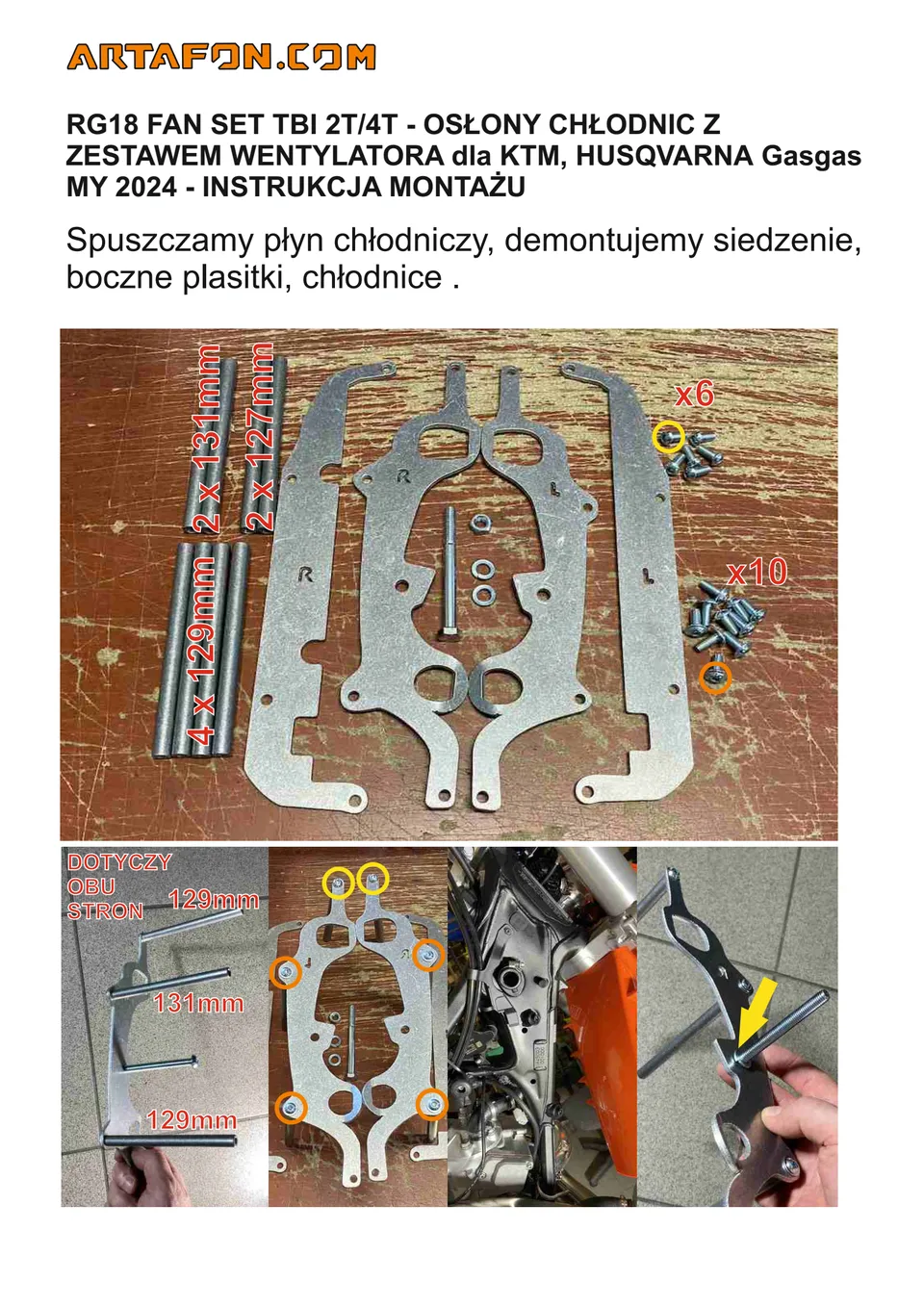

RG18 FAN SET TBI 2T/4T - OSŁONY CHŁODNIC Z ZESTAWEM WENTYLATORA dla KTM, HUSQVARNA Gasgas MY 2024 - INSTRUKCJA MONTAŻU Spuszczamy płyn chłodniczy, demontujemy siedzenie, boczne plasitki, chłodnice . 2 x 131mm 2 x 127mm 4 x 129mm DOTYCZY OBU STRON

Strona 2 z 4

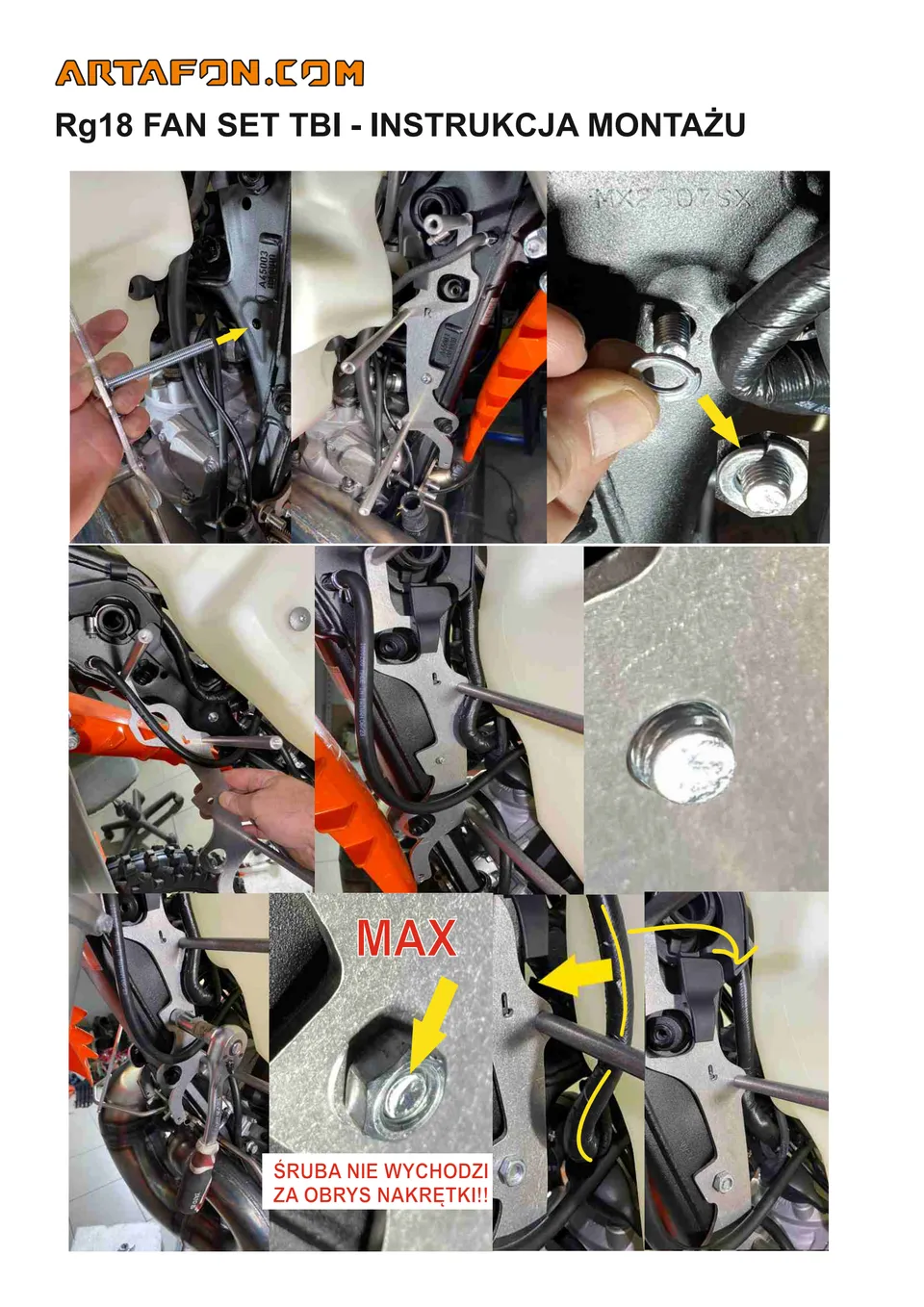

Rg18 FAN SET TBI - INSTRUKCJA MONTAŻU ŚRUBA NIE WYCHODZI ZA OBRYS NAKRĘTKI!!

Strona 3 z 4

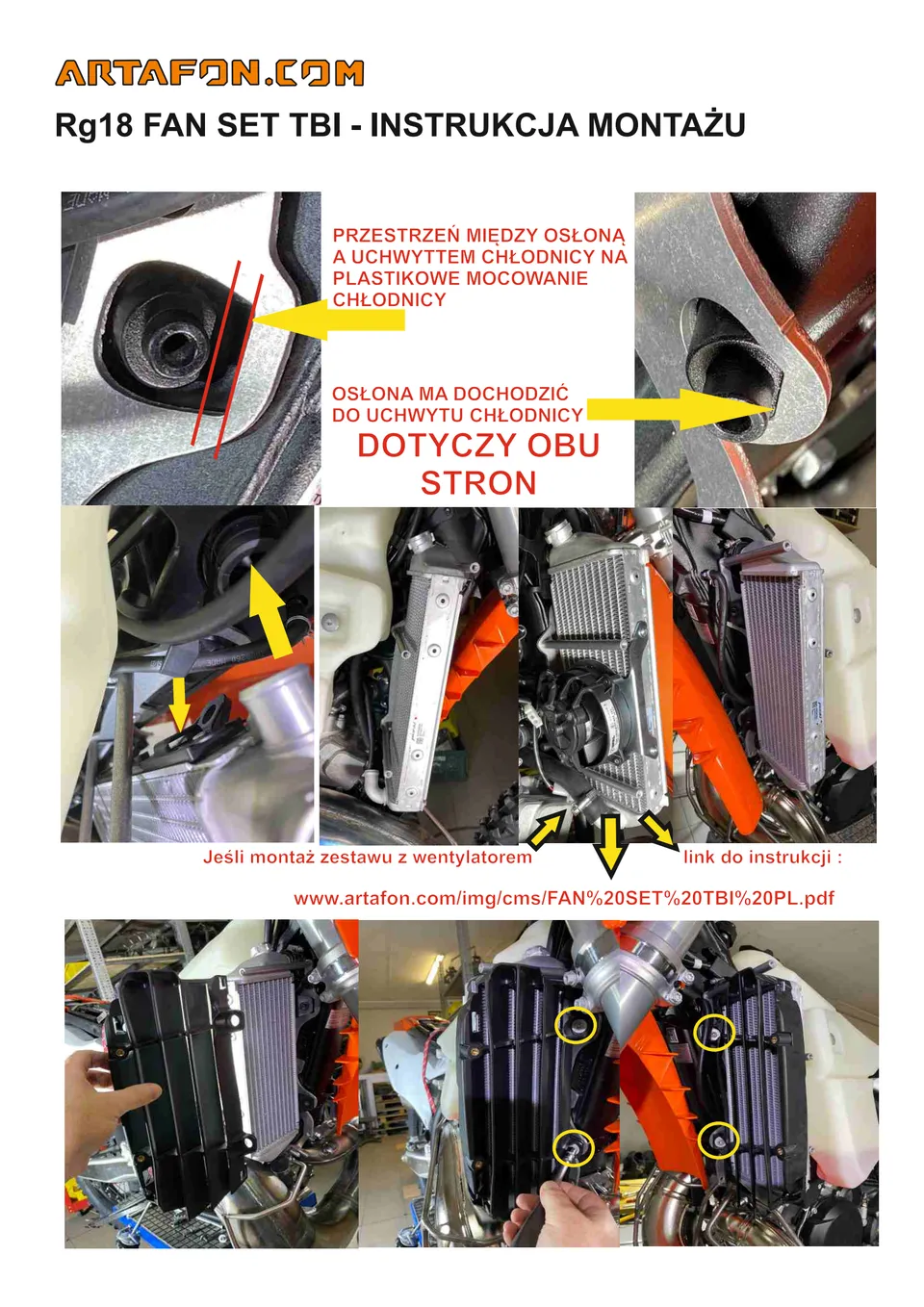

Rg18 FAN SET TBI - INSTRUKCJA MONTAŻU PRZESTRZEŃ MIĘDZY OSŁONĄ A UCHWYTTEM CHŁODNICY NA PLASTIKOWE MOCOWANIE CHŁODNICY OSŁONA MA DOCHODZIĆ DO UCHWYTU CHŁODNICY DOTYCZY OBU STRON Jeśli montaż zestawu z wentylatorem link do instrukcji :

Strona 4 z 4

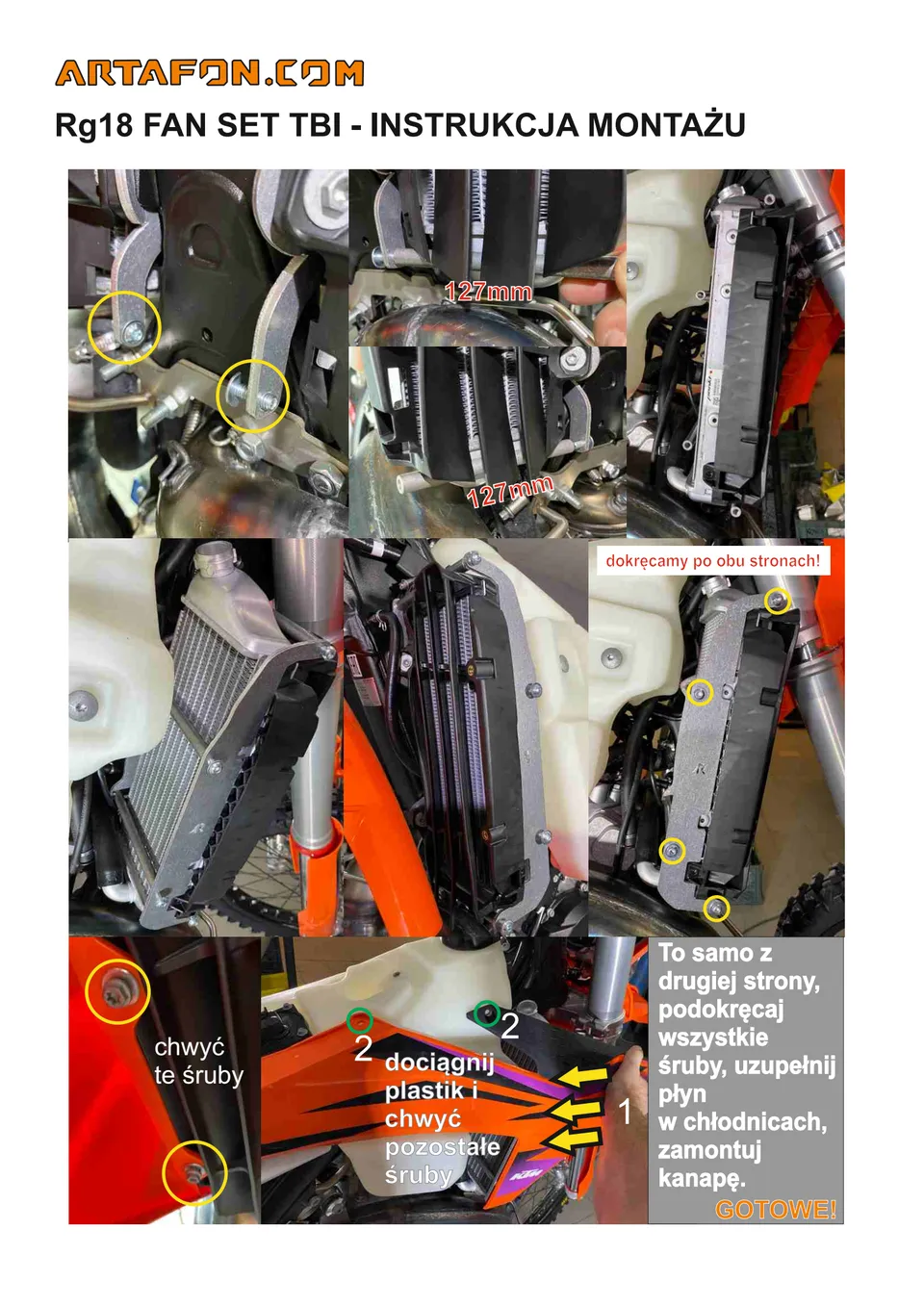

Rg18 FAN SET TBI - INSTRUKCJA MONTAŻU dokręcamy po obu stronach! To samo z drugiej strony, podokręcaj wszystkie śruby, uzupełnij płyn w chłodnicach, zamontuj kanapę. chwyć te śruby dociągnij plastik i chwyć pozostałe śruby GOTOWE!
