Jak zamontować osłony chłodnic RG09 i RG09 F w KTM, Husqvarna i GasGas 2020–2023

Pięć stron ze zdjęciami: spuszczenie płynu i demontaż chłodnic, ustawienie wsporników i prętów dystansowych, montaż frontów osłon, napełnienie układu. Te same osłony pasują do KTM i Husqvarna 2020–2023 oraz GasGas 2021–2023. PDF po polsku do pobrania.

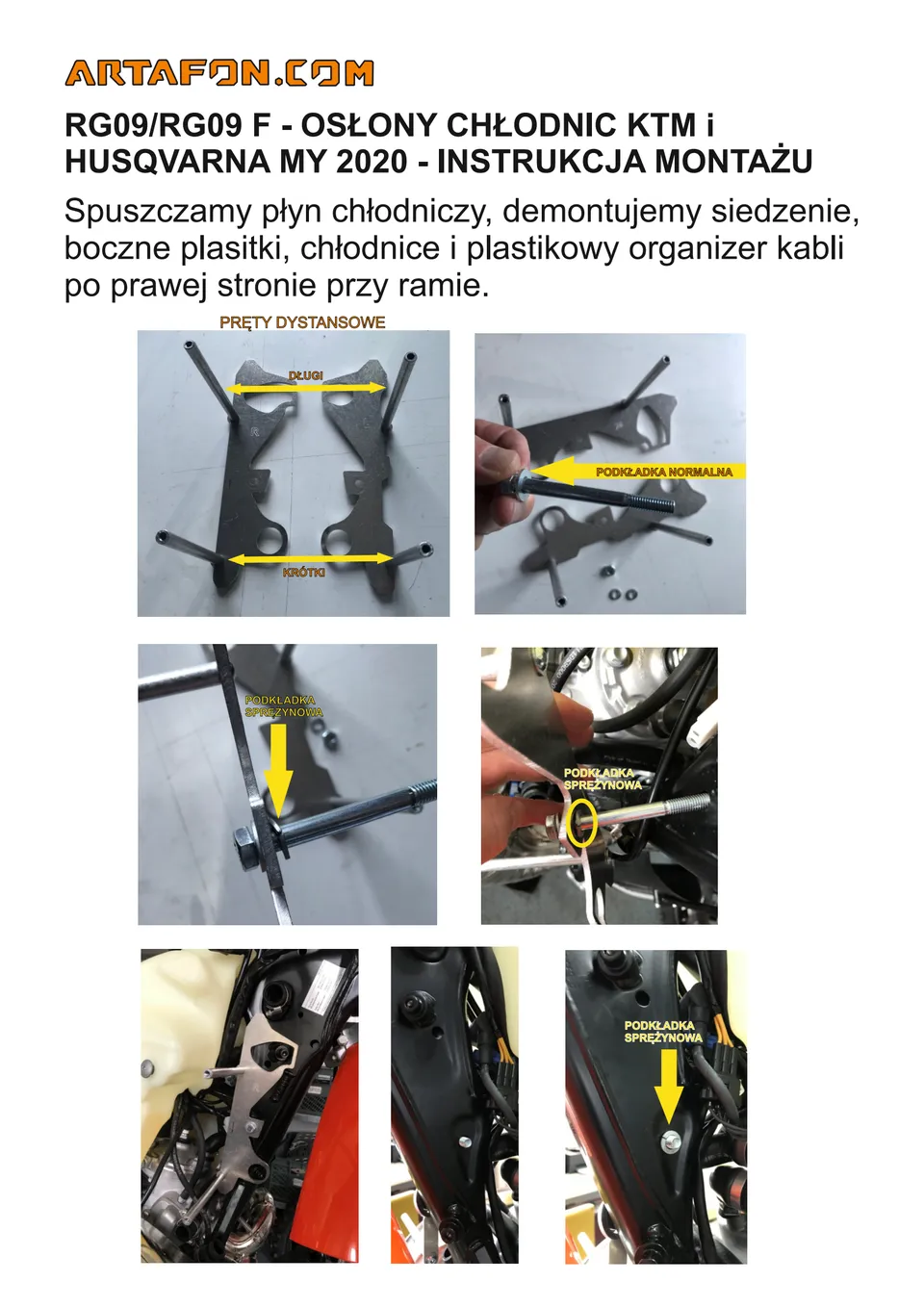

Strona 1 z 5

RG09/RG09 F - OSŁONY CHŁODNIC KTM i HUSQVARNA MY 2020 - INSTRUKCJA MONTAŻU Spuszczamy płyn chłodniczy, demontujemy siedzenie, boczne plasitki, chłodnice i plastikowy organizer kabli po prawej stronie przy ramie.

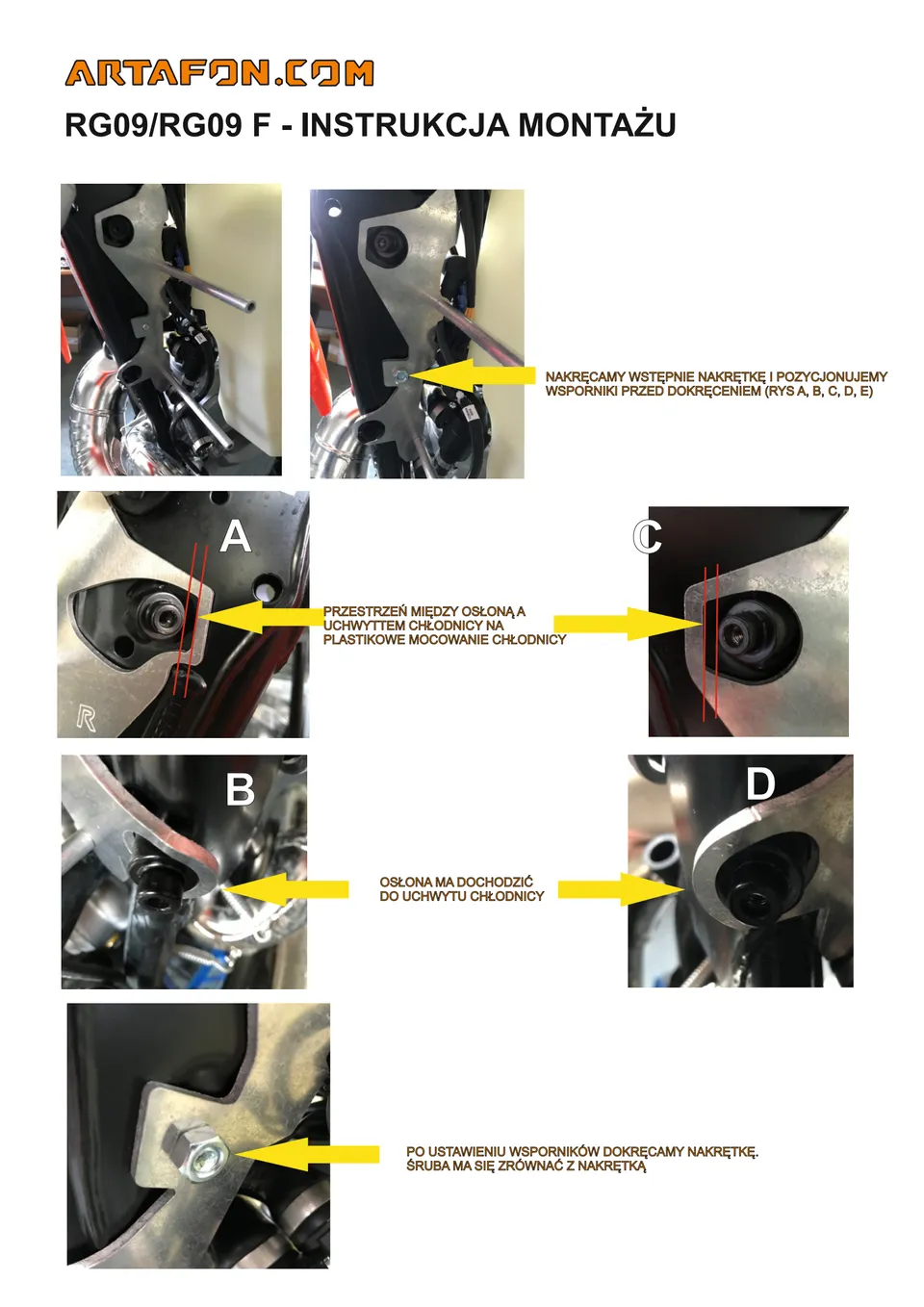

Strona 2 z 5

RG09/RG09 F - INSTRUKCJA MONTAŻU NAKRĘCAMY WSTĘPNIE NAKRĘTKĘ I POZYCJONUJEMY WSPORNIKI PRZED DOKRĘCENIEM (RYS A, B, C, D, E) PRZESTRZEŃ MIĘDZY OSŁONĄ A UCHWYTTEM CHŁODNICY NA PLASTIKOWE MOCOWANIE CHŁODNICY OSŁONA MA DOCHODZIĆ DO UCHWYTU CHŁODNICY PO USTAWIENIU WSPORNIKÓW DOKRĘCAMY NAKRĘTKĘ. ŚRUBA MA SIĘ ZRÓWNAĆ Z NAKRĘTKĄ

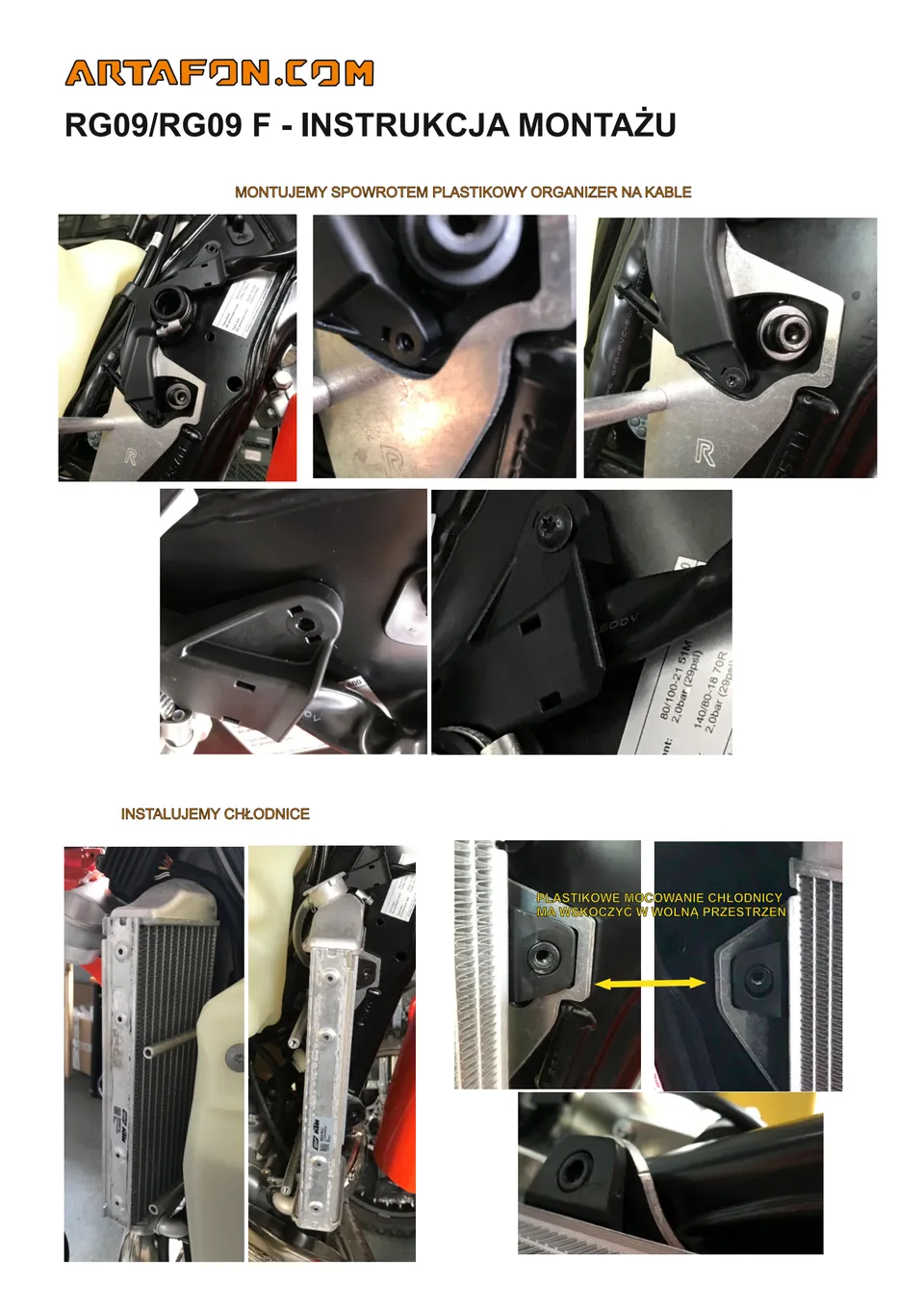

Strona 3 z 5

RG09/RG09 F - INSTRUKCJA MONTAŻU MONTUJEMY SPOWROTEM PLASTIKOWY ORGANIZER NA KABLE PLASTIKOWE MOCOWANIE CHŁODNICY MA WSKOCZYĆ W WOLNĄ PRZESTRZEŃ

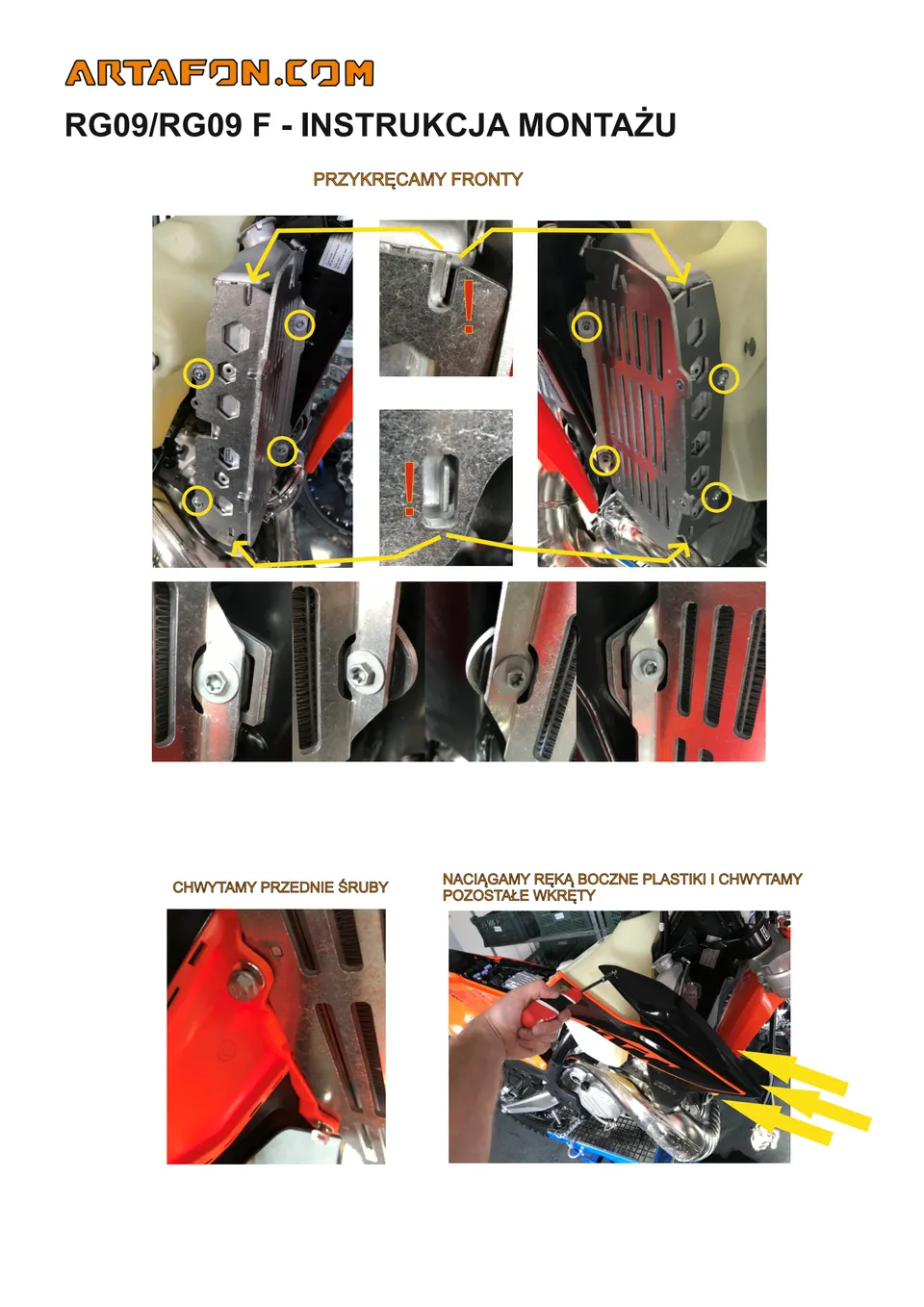

Strona 4 z 5

RG09/RG09 F - INSTRUKCJA MONTAŻU CHWYTAMY PRZEDNIE ŚRUBY NACIĄGAMY RĘKĄ BOCZNE PLASTIKI I CHWYTAMY POZOSTAŁE WKRĘTY

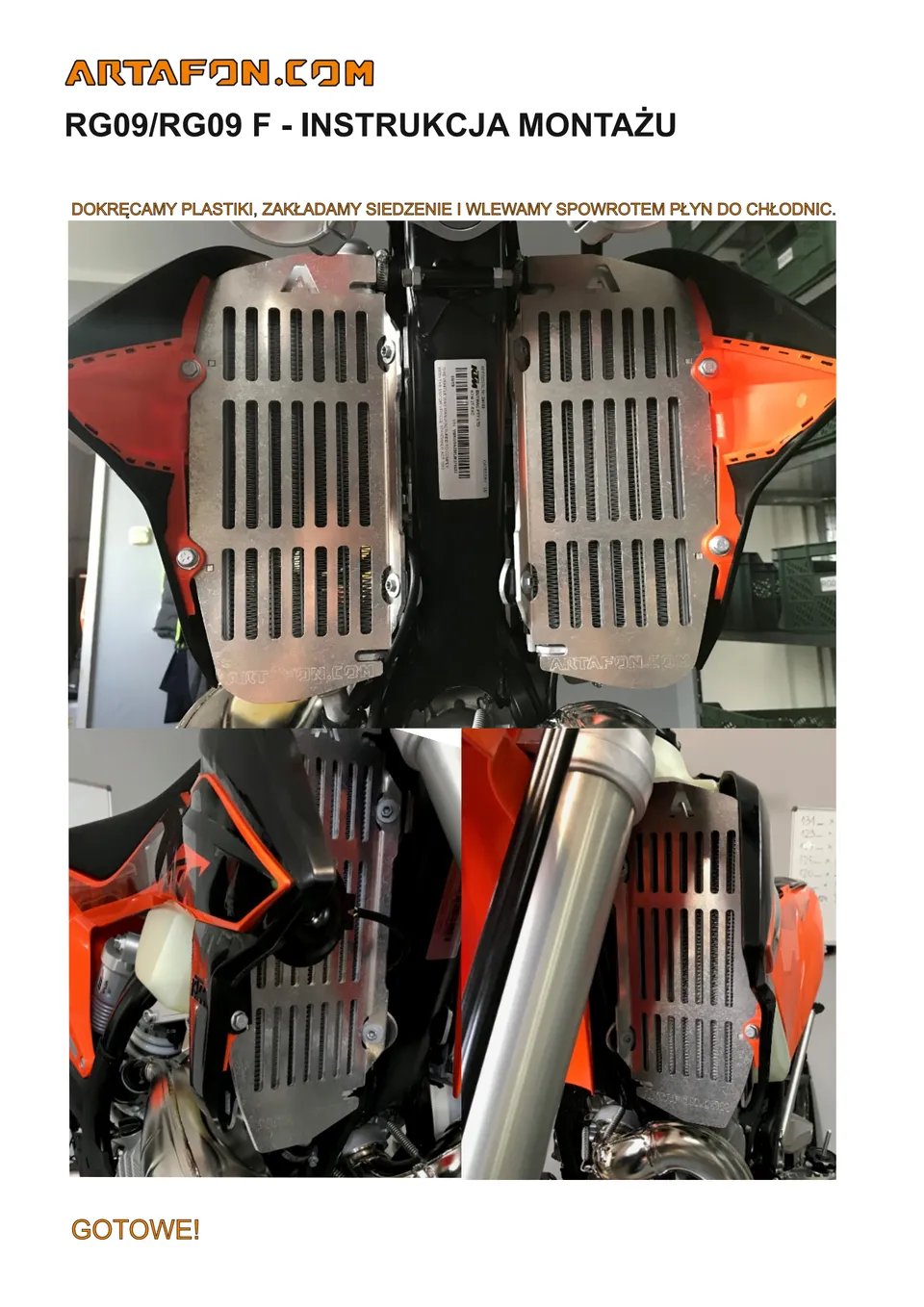

Strona 5 z 5

RG09/RG09 F - INSTRUKCJA MONTAŻU DOKRĘCAMY PLASTIKI, ZAKŁADAMY SIEDZENIE I WLEWAMY SPOWROTEM PŁYN DO CHŁODNIC. GOTOWE!
