Jak zamontować osłony chłodnic RG17 (z wentylatorem i bez) w KTM, Husqvarna i GasGas TBI 2024–2027

Pięć stron ze zdjęciami dla modeli TBI: wymiary prętów dystansowych, ustawienie osłony względem uchwytu chłodnicy, śruby i perforacje, boczne plastiki. Montaż wentylatora opisuje osobna instrukcja Fan Set TBI. PDF po polsku do pobrania.

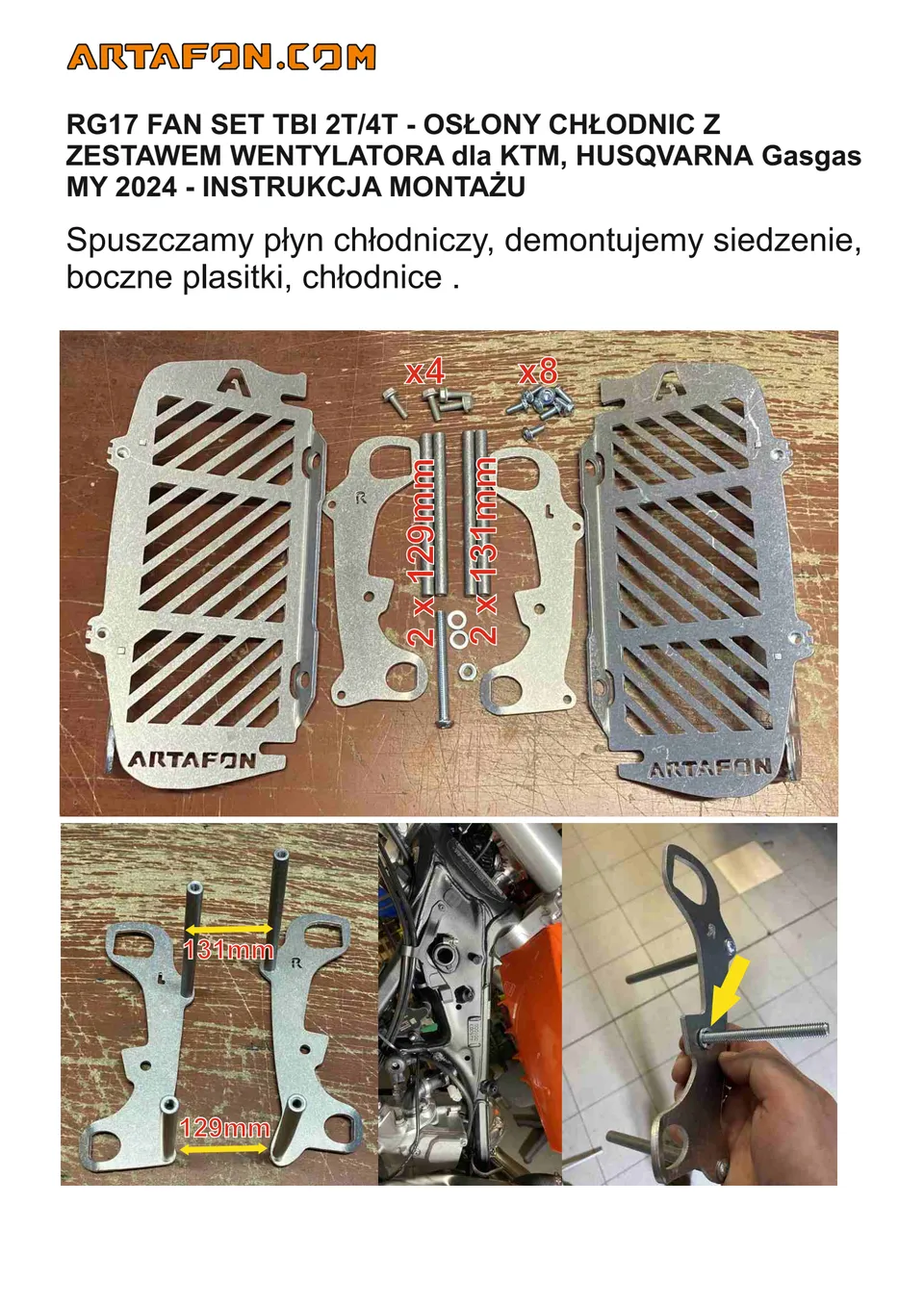

Strona 1 z 5

RG17 FAN SET TBI 2T/4T - OSŁONY CHŁODNIC Z ZESTAWEM WENTYLATORA dla KTM, HUSQVARNA Gasgas MY 2024 - INSTRUKCJA MONTAŻU Spuszczamy płyn chłodniczy, demontujemy siedzenie, boczne plasitki, chłodnice . 2 x 129mm 2 x 131mm

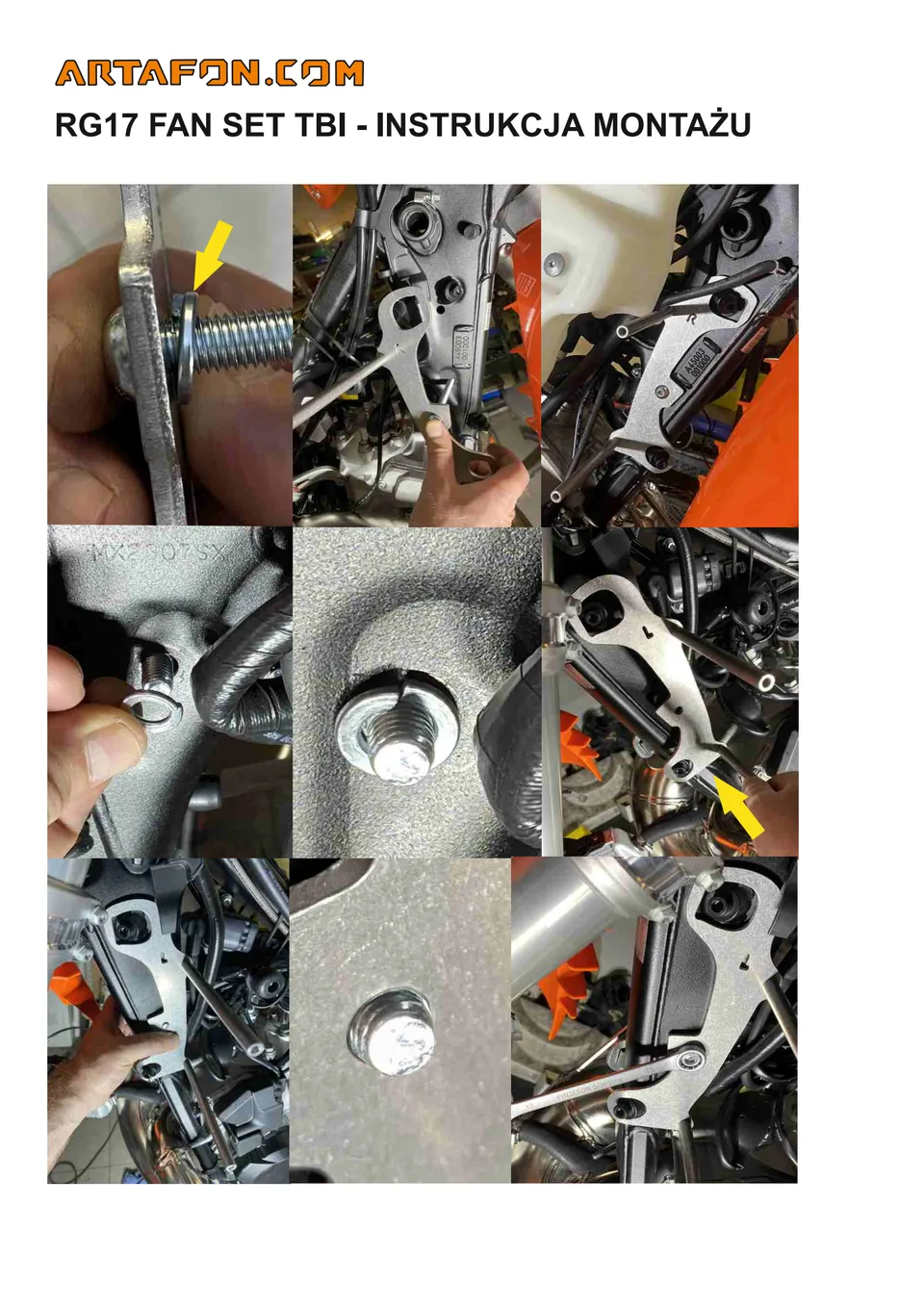

Strona 2 z 5

RG17 FAN SET TBI - INSTRUKCJA MONTAŻU

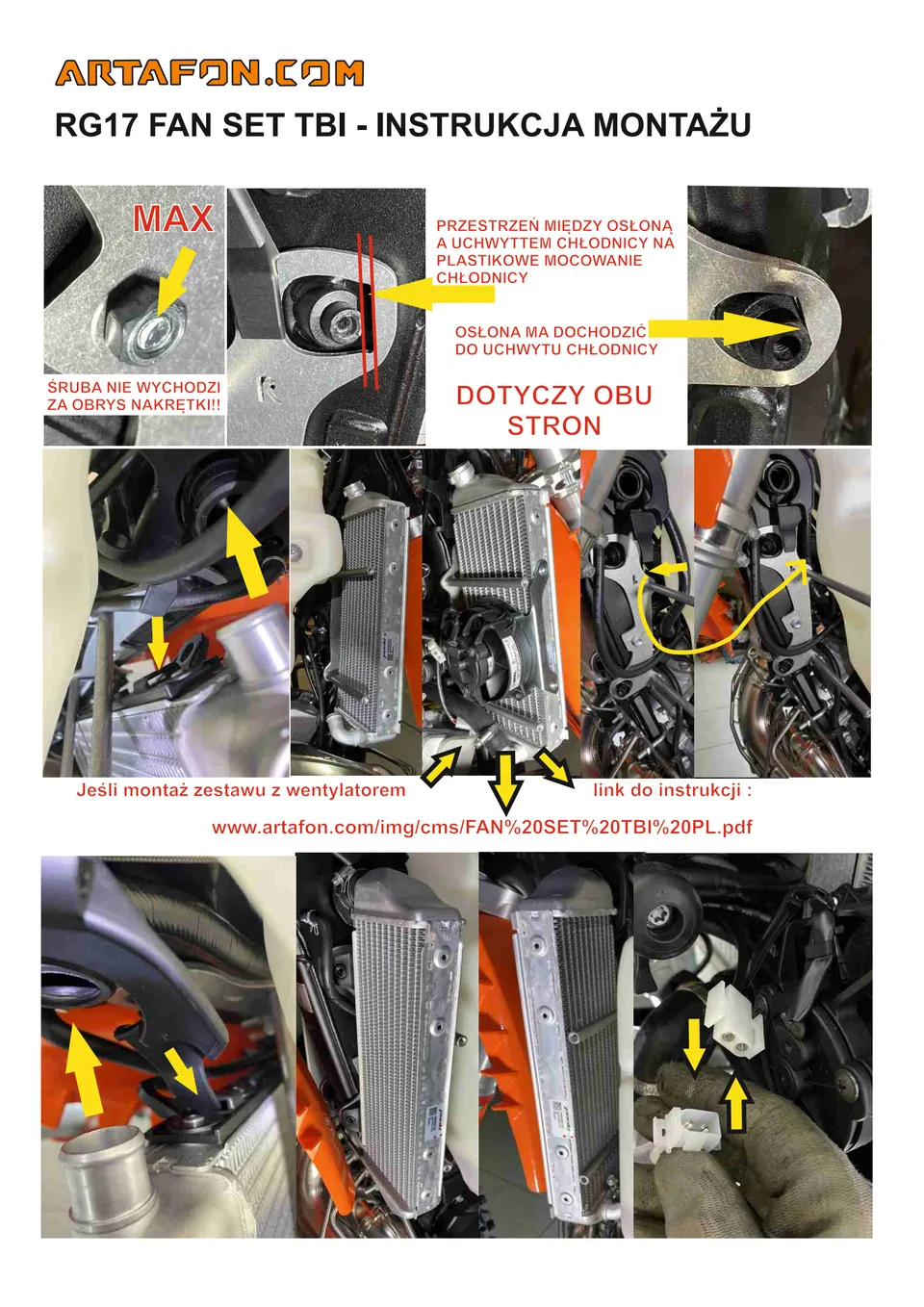

Strona 3 z 5

RG17 FAN SET TBI - INSTRUKCJA MONTAŻU PRZESTRZEŃ MIĘDZY OSŁONĄ A UCHWYTTEM CHŁODNICY NA PLASTIKOWE MOCOWANIE CHŁODNICY OSŁONA MA DOCHODZIĆ DO UCHWYTU CHŁODNICY ŚRUBA NIE WYCHODZI ZA OBRYS NAKRĘTKI!! DOTYCZY OBU STRON Jeśli montaż zestawu z wentylatorem link do instrukcji :

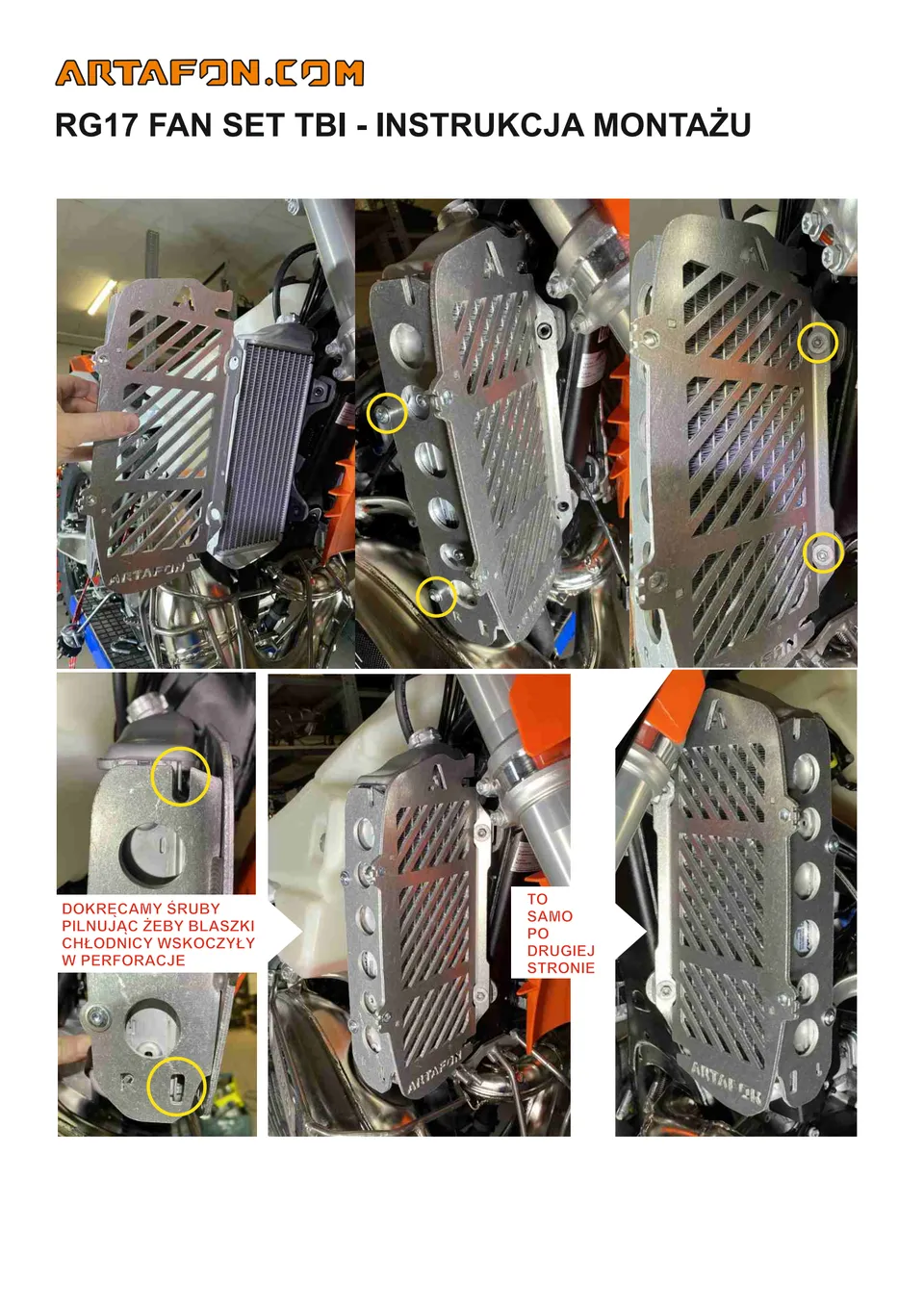

Strona 4 z 5

RG17 FAN SET TBI - INSTRUKCJA MONTAŻU TO SAMO PO DRUGIEJ STRONIE DOKRĘCAMY ŚRUBY PILNUJĄC ŻEBY BLASZKI CHŁODNICY WSKOCZYŁY W PERFORACJE

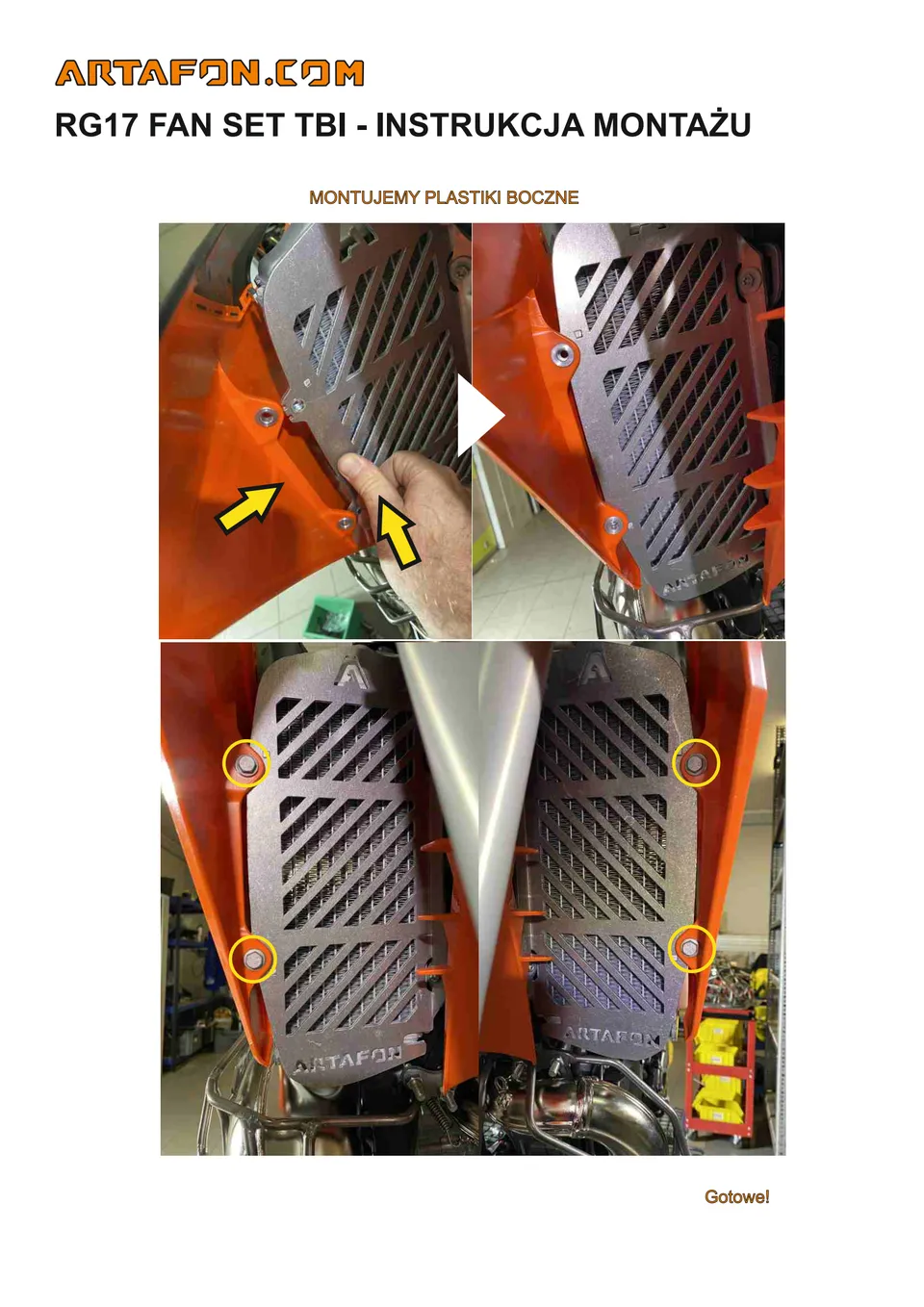

Strona 5 z 5

RG17 FAN SET TBI - INSTRUKCJA MONTAŻU MONTUJEMY PLASTIKI BOCZNE Gotowe!
