Jak zamontować osłony chłodnic RG02 i RG02 F w KTM i Husqvarna 2017–2019
Dziewięć stron: zawartość zestawu, przygotowanie motocykla, montaż prętów dystansowych, wsporników wewnętrznych (L i R) i zewnętrznych oraz złożenie motocykla. PDF po polsku do pobrania.
Produkty z tą instrukcją
Osłony chłodnic282 zł
Osłony chłodnic297 zł
Film montażowy
Klikając „Odtwórz film”, zgadzasz się na wczytanie filmu z YouTube (Google). Google otrzyma wtedy m.in. Twój adres IP i może zapisać w przeglądarce pliki cookie lub podobne dane; dane mogą trafić do USA. Zgoda dotyczy tylko tego jednego wczytania. Szczegóły w polityce prywatności.
Obejrzyj na YouTubeStrona 1 z 9

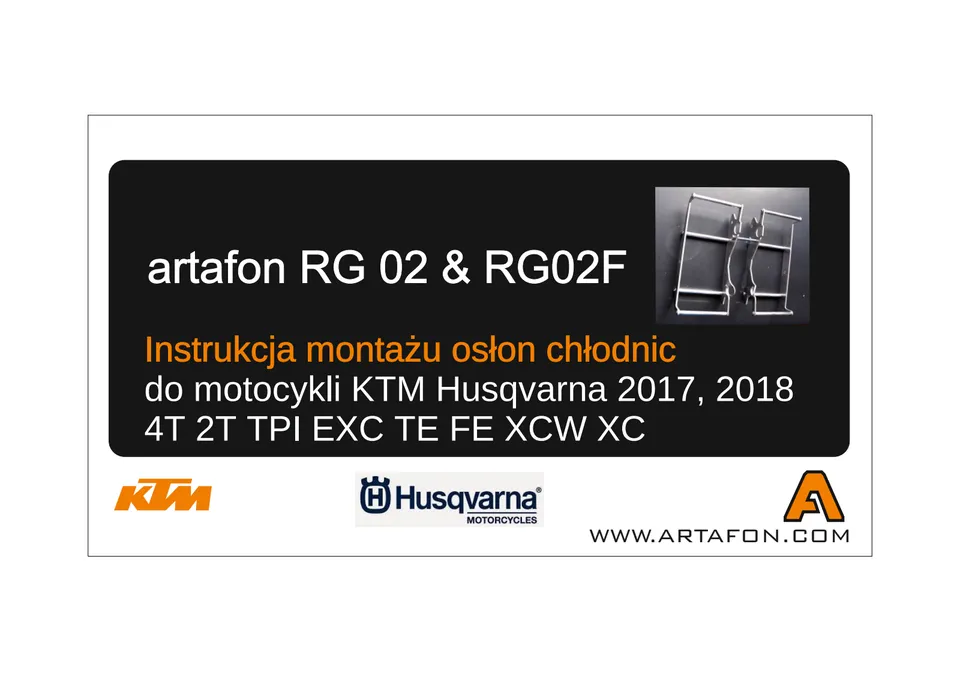

ARTAFON RG 02 & RG02F Instrukcja montażu osłon chłodnic do motocykli KTM Husqvarna 2017, 2018 4T 2T TPI EXC TE FE XCW XC
Strona 2 z 9

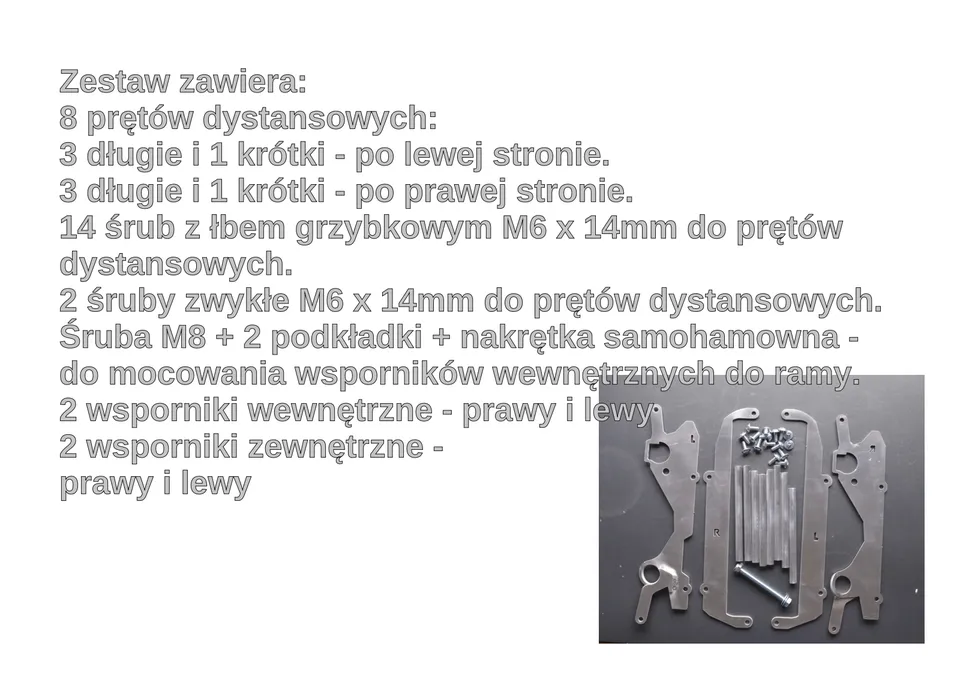

Zestaw zawiera: 8 prętów dystansowych: 3 długie i 1 krótki po lewej stronie. 3 długie i 1 krótki po prawej stronie. 14 śrub z łbem grzybkowym M6 x 14mm do prętów dystansowych. 2 śruby zwykłe M6 x 14mm do prętów dystansowych. Śruba M8 + 2 podkładki + nakrętka samohamowna do mocowania wsporników wewnętrznych do ramy. 2 wsporniki wewnętrzne prawy i lewy 2 wsporniki zewnętrzne prawy i lewy
Strona 3 z 9

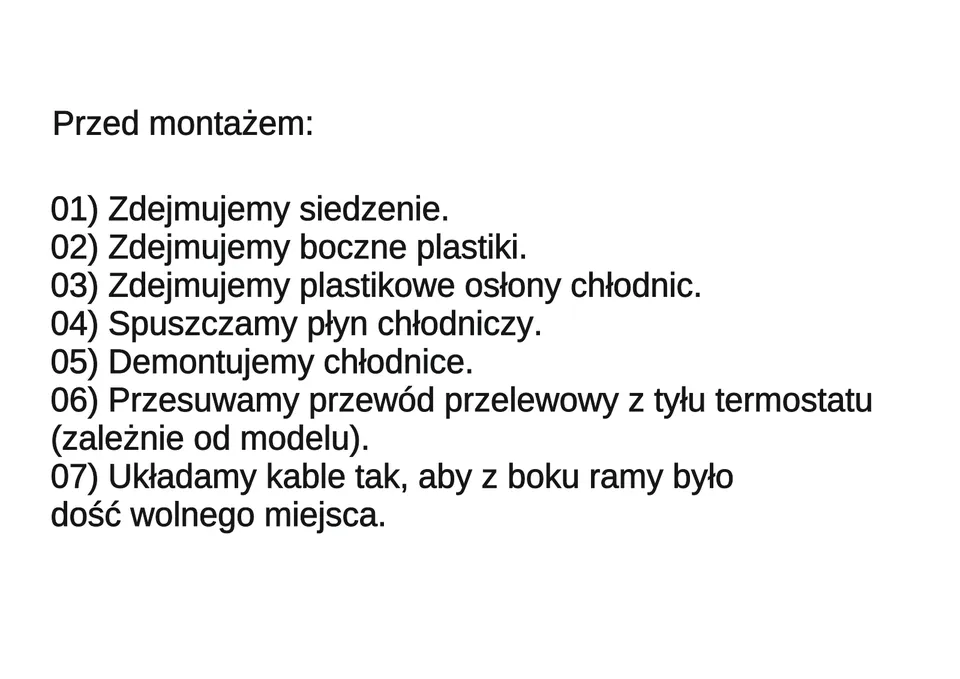

Przed montażem: 01) Zdejmujemy siedzenie. 02) Zdejmujemy boczne plastiki. 03) Zdejmujemy plastikowe osłony chłodnic. 04) Spuszczamy płyn chłodniczy. 05) Demontujemy chłodnice. 06) Przesuwamy przewód przelewowy z tyłu termostatu (zależnie od modelu). 07) Układamy kable tak, aby z boku ramy było dość wolnego miejsca.
Strona 4 z 9

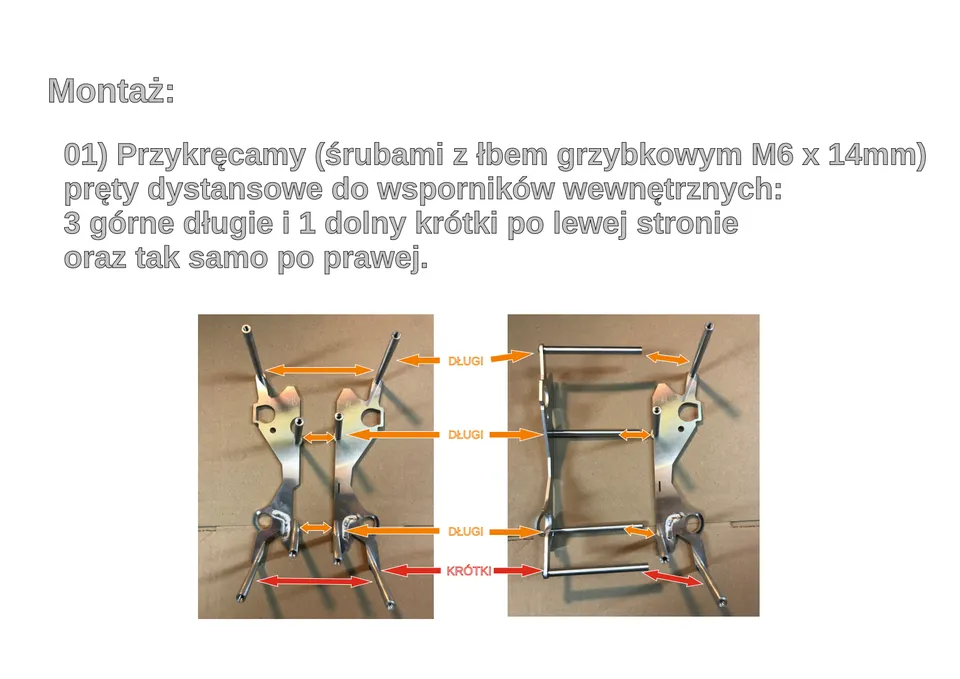

Montaż: 01) Przykręcamy (śrubami z łbem grzybkowym M6 x 14mm) pręty dystansowe do wsporników wewnętrznych: 3 górne długie i 1 dolny krótki po lewej stronie oraz tak samo po prawej.
Strona 5 z 9

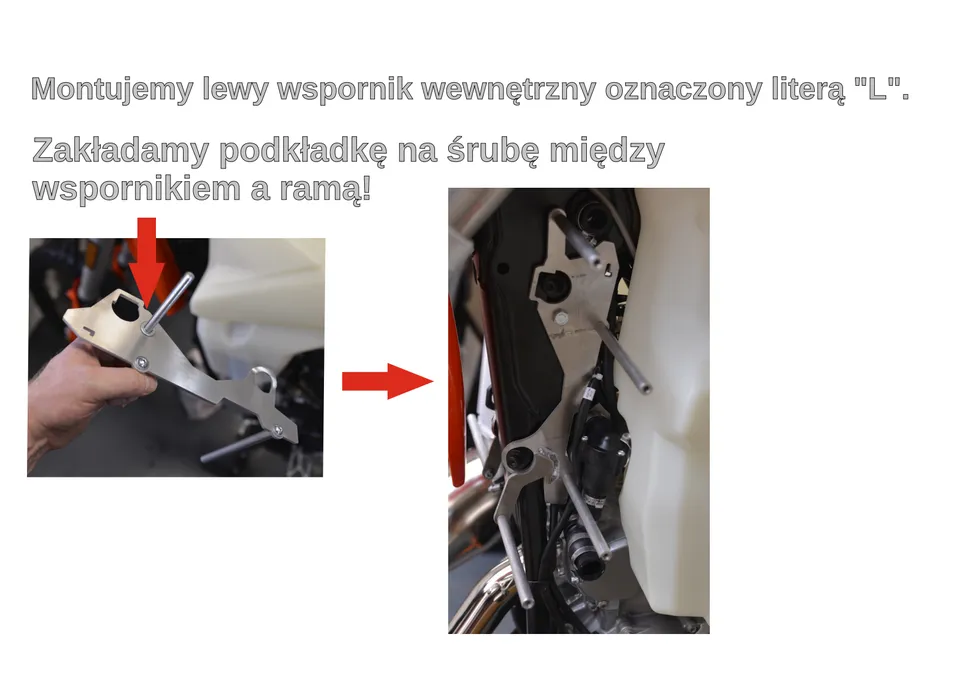

Montujemy lewy wspornik wewnętrzny oznaczony literą "L". Zakładamy podkładkę na śrubę między wspornikiem a ramą!
Strona 6 z 9

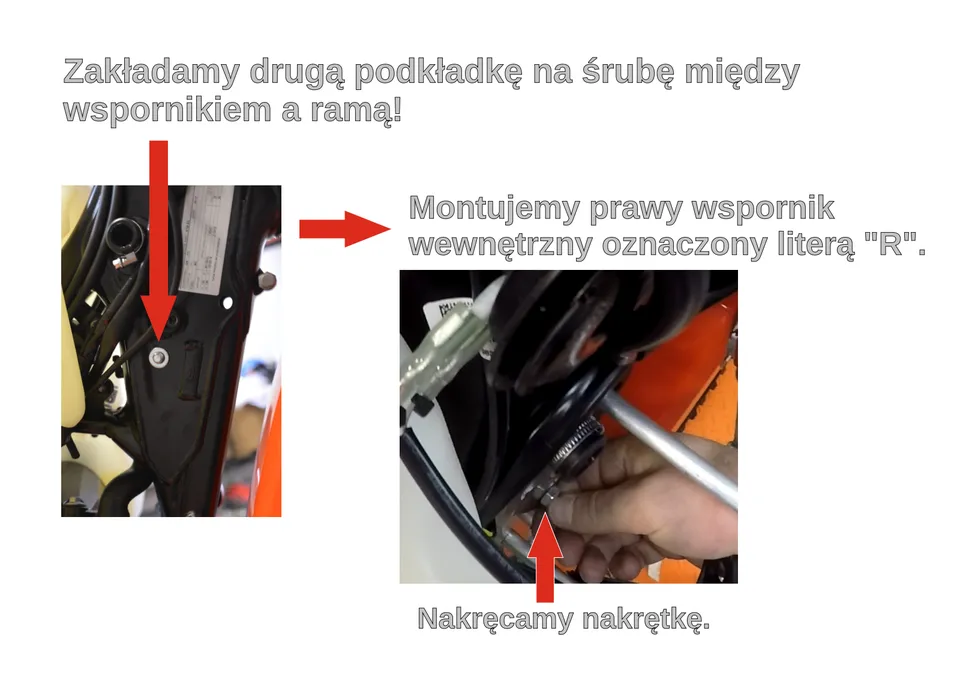

Zakładamy drugą podkładkę na śrubę między wspornikiem a ramą! Montujemy prawy wspornik wewnętrzny oznaczony literą "R". Nakręcamy nakrętkę.
Strona 7 z 9

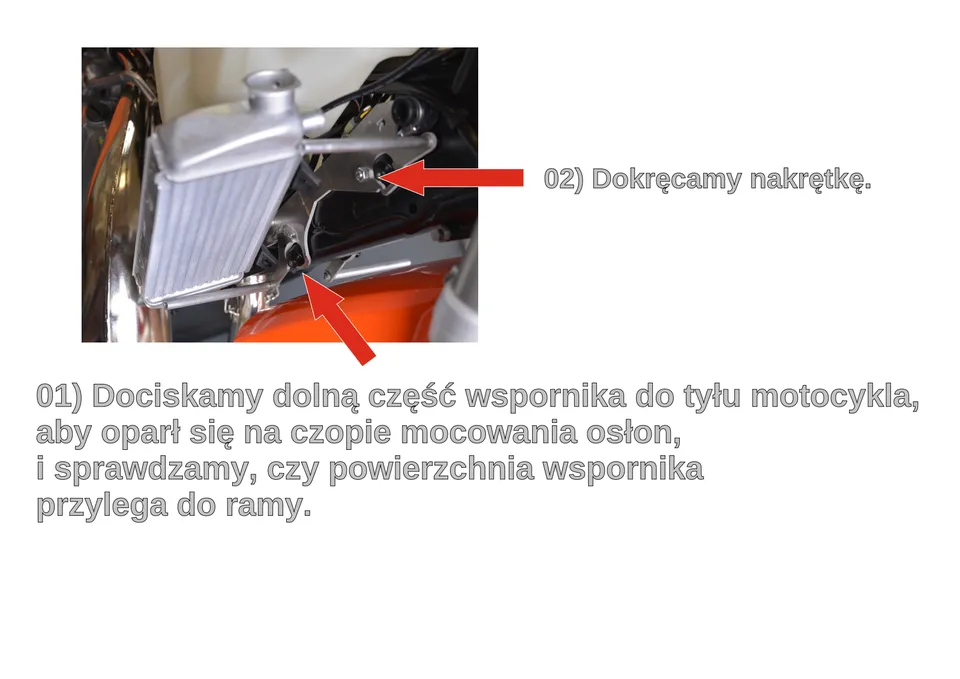

02) Dokręcamy nakrętkę. 01) Dociskamy dolną część wspornika do tyłu motocykla, aby oparł się na czopie mocowania osłon, i sprawdzamy, czy powierzchnia wspornika przylega do ramy.
Strona 8 z 9

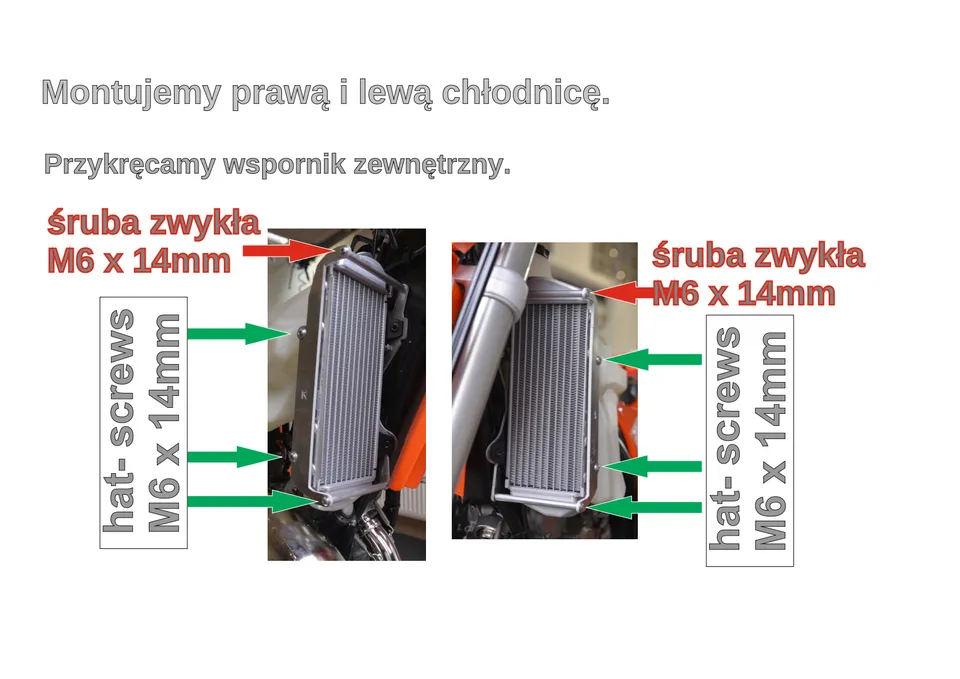

Montujemy prawą i lewą chłodnicę. Przykręcamy wspornik zewnętrzny. śruba zwykła M6 x 14mm śruba zwykła M6 x 14mm M6 x 14mm M6 x 14mm
Strona 9 z 9

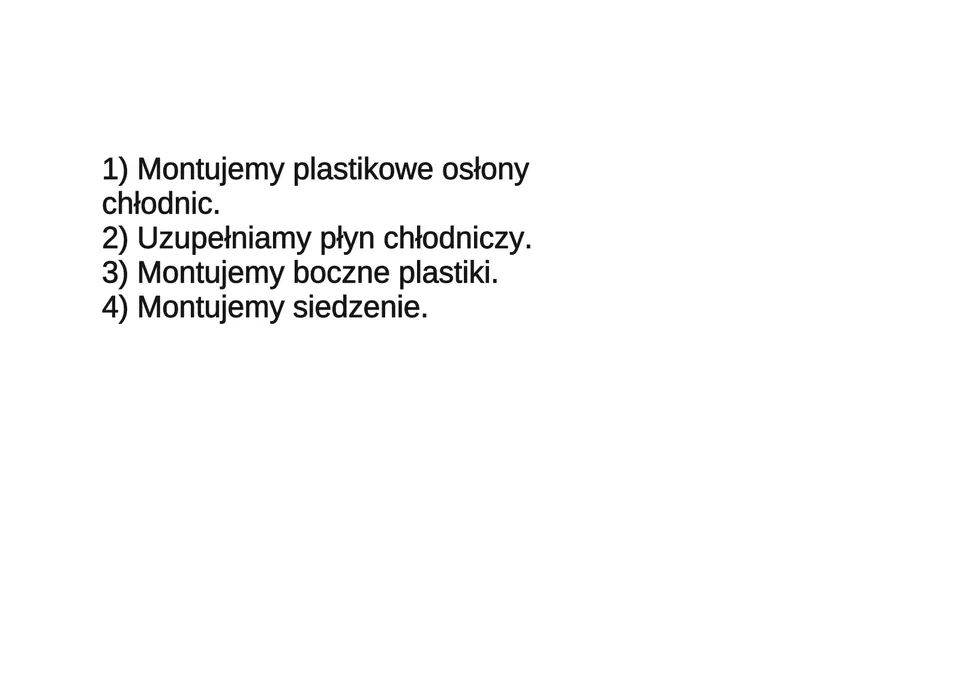

1) Montujemy plastikowe osłony chłodnic. 2) Uzupełniamy płyn chłodniczy. 3) Montujemy boczne plastiki. 4) Montujemy siedzenie.
