Kühlerschutz RG10 und RG10 F an KTM, Husqvarna und GasGas 2020–2023 montieren

Fünf Seiten mit Fotos: Kühlflüssigkeit ablassen und Kühler demontieren, Halter und Distanzstangen positionieren, Kühler und Schutz montieren, Schrauben mit kleinem Kopf. Derselbe Kühlerschutz passt an KTM und Husqvarna 2020–2023 sowie GasGas 2021–2023. PDF auf Deutsch zum Download.

Seite 1 von 5

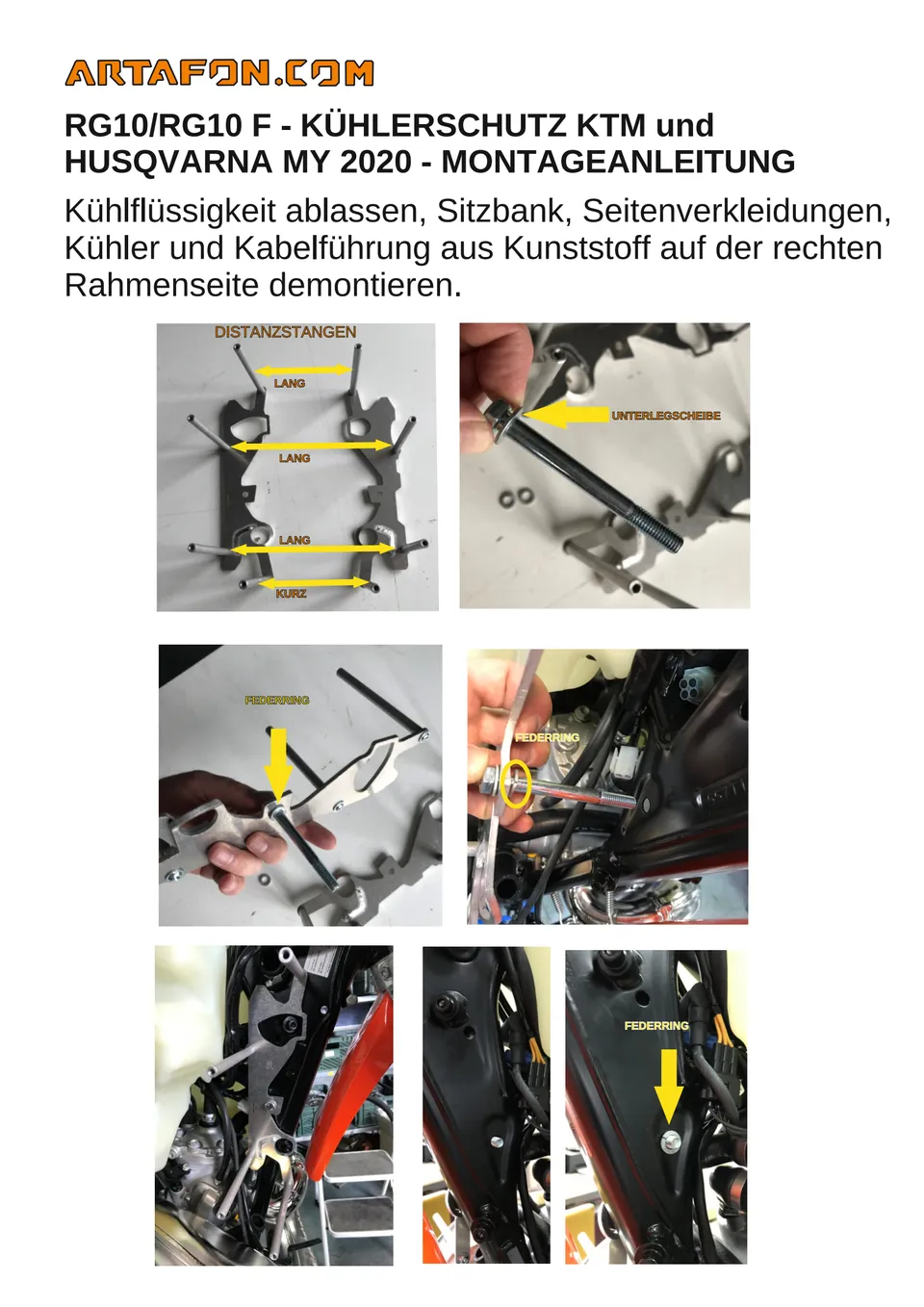

RG10/RG10 F ­ KÜHLERSCHUTZ KTM und HUSQVARNA MY 2020 ­ MONTAGEANLEITUNG Kühlflüssigkeit ablassen, Sitzbank, Seitenverkleidungen, Kühler und Kabelführung aus Kunststoff auf der rechten Rahmenseite demontieren.

Seite 2 von 5

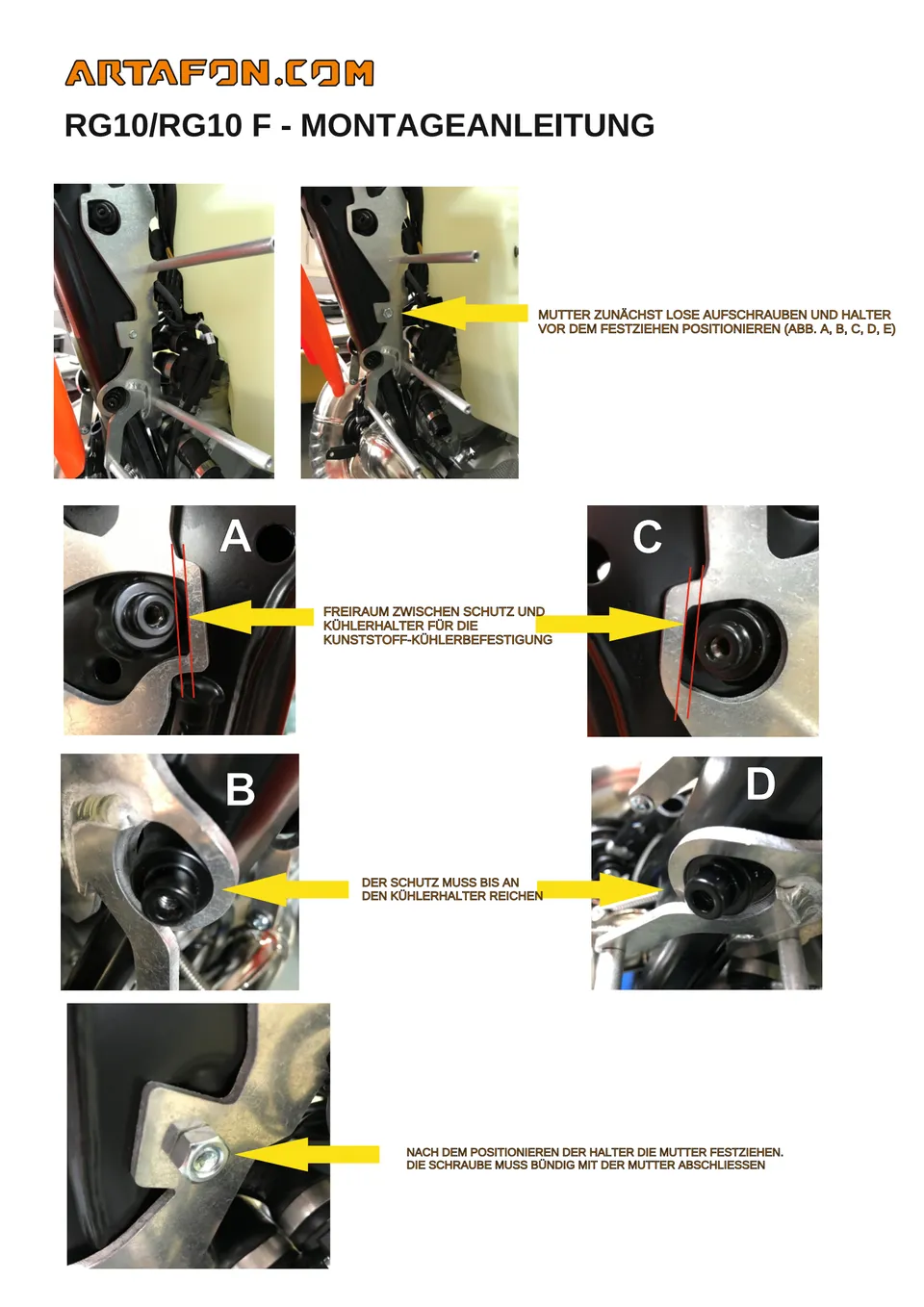

RG10/RG10 F ­ MONTAGEANLEITUNG MUTTER ZUNÄCHST LOSE AUFSCHRAUBEN UND HALTER VOR DEM FESTZIEHEN POSITIONIEREN (ABB. A, B, C, D, E) FREIRAUM ZWISCHEN SCHUTZ UND KÜHLERHALTER FÜR DIE KUNSTSTOFF­KÜHLERBEFESTIGUNG DER SCHUTZ MUSS BIS AN DEN KÜHLERHALTER REICHEN NACH DEM POSITIONIEREN DER HALTER DIE MUTTER FESTZIEHEN. DIE SCHRAUBE MUSS BÜNDIG MIT DER MUTTER ABSCHLIESSEN

Seite 3 von 5

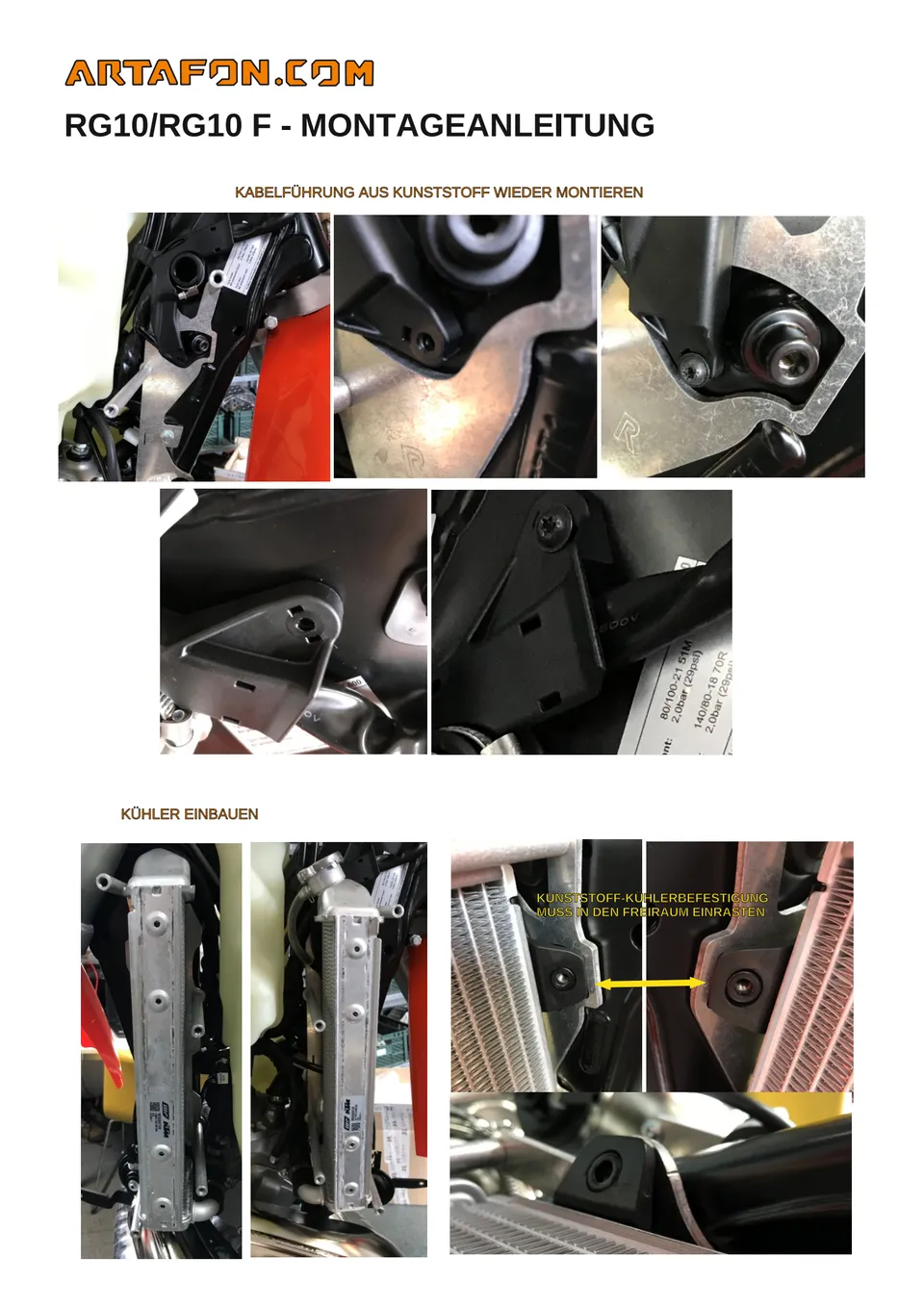

RG10/RG10 F ­ MONTAGEANLEITUNG KABELFÜHRUNG AUS KUNSTSTOFF WIEDER MONTIEREN KUNSTSTOFF­KÜHLERBEFESTIGUNG MUSS IN DEN FREIRAUM EINRASTEN

Seite 4 von 5

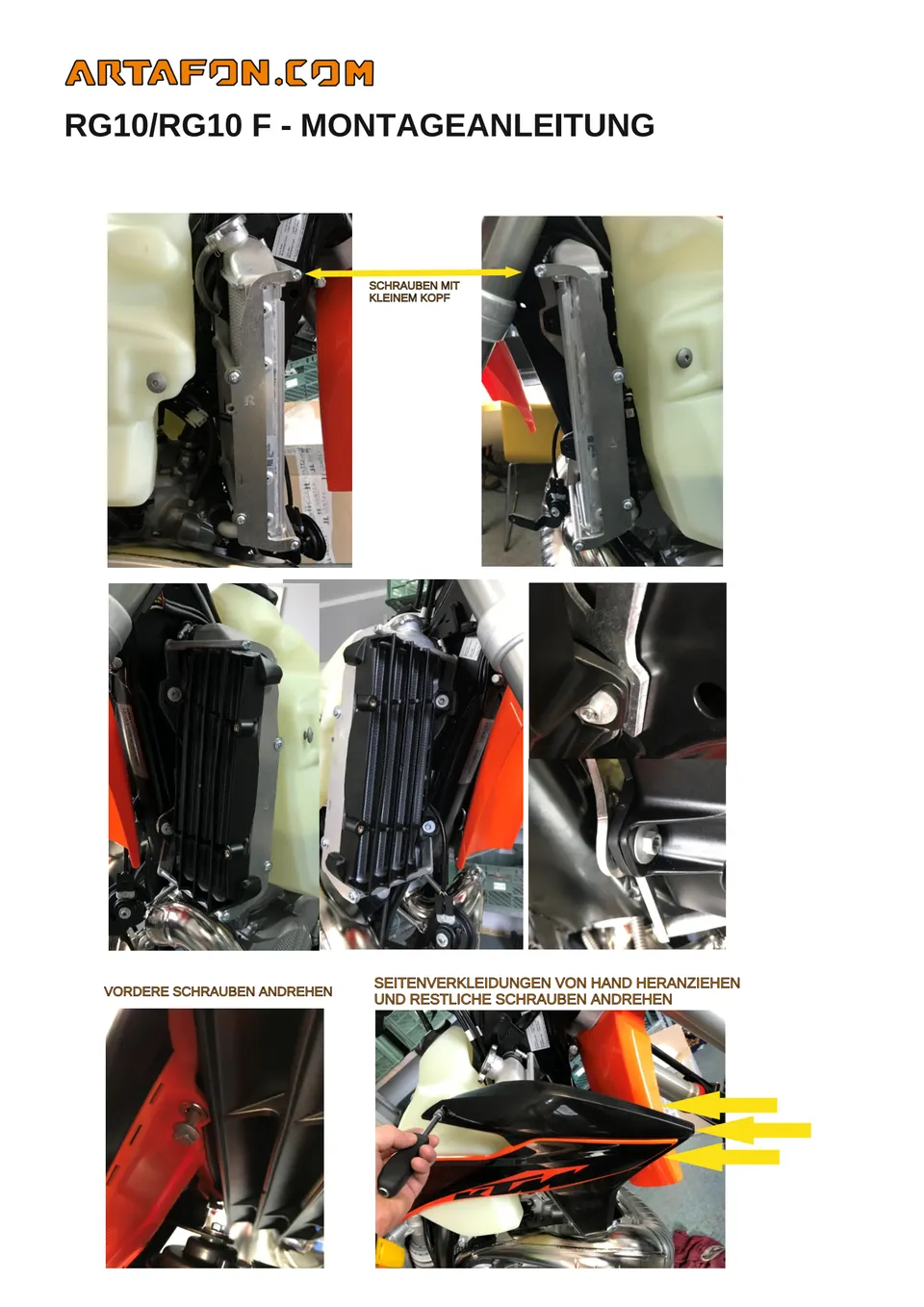

RG10/RG10 F ­ MONTAGEANLEITUNG SCHRAUBEN MIT KLEINEM KOPF VORDERE SCHRAUBEN ANDREHEN SEITENVERKLEIDUNGEN VON HAND HERANZIEHEN UND RESTLICHE SCHRAUBEN ANDREHEN

Seite 5 von 5

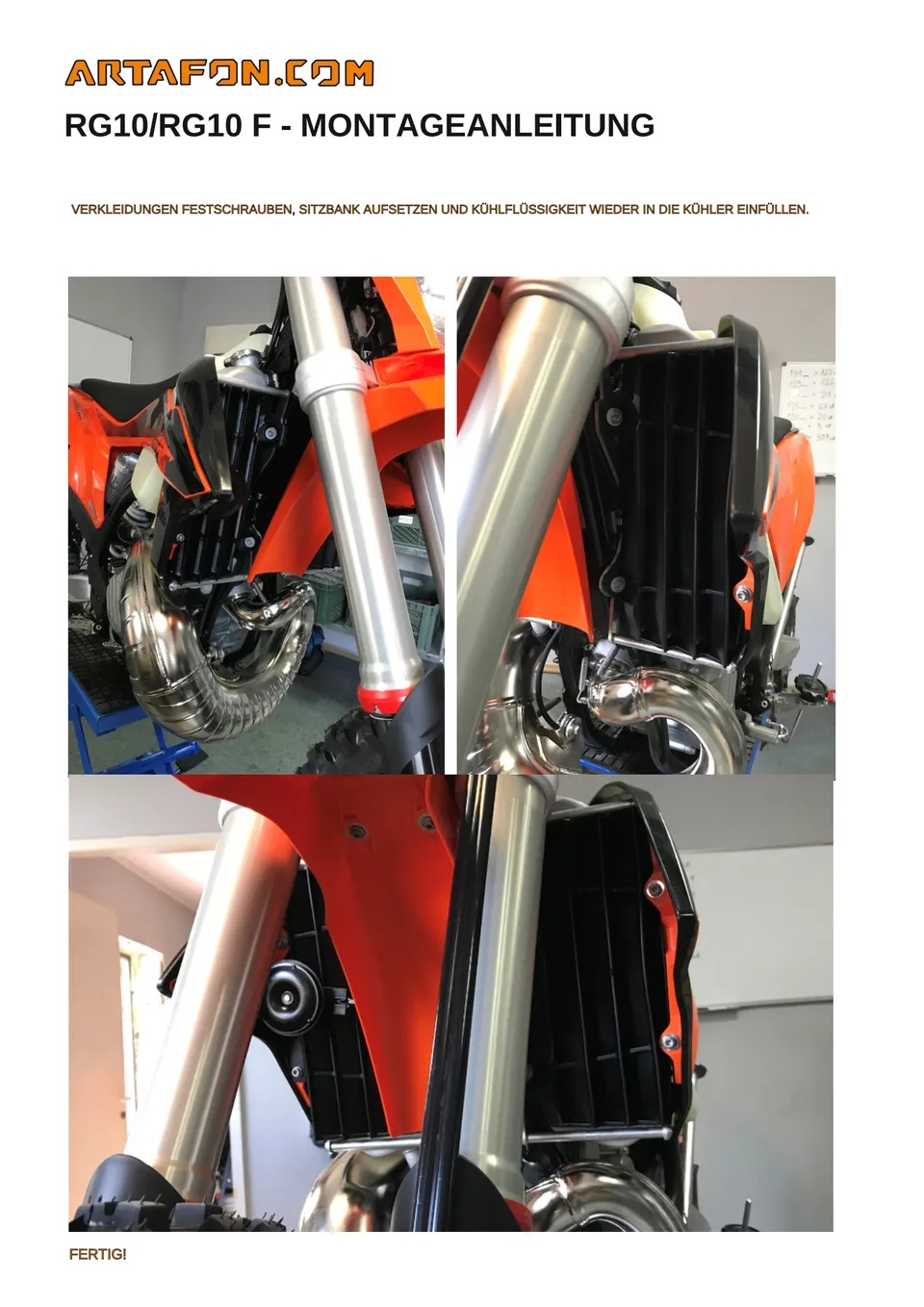

RG10/RG10 F ­ MONTAGEANLEITUNG VERKLEIDUNGEN FESTSCHRAUBEN, SITZBANK AUFSETZEN UND KÜHLFLÜSSIGKEIT WIEDER IN DIE KÜHLER EINFÜLLEN. FERTIG!
