Kühlerschutz RG18 (mit oder ohne Lüfter) an KTM, Husqvarna und GasGas TBI 2024–2027 montieren

Vier Seiten mit Fotos für TBI-Modelle: Maße der Distanzstangen, beidseitig festziehen, Seitenverkleidungen, Kühlflüssigkeit auffüllen und Sitzbank montieren. Die Montage des Lüfters beschreibt die separate Anleitung zum Fan Set TBI. PDF auf Deutsch zum Download.

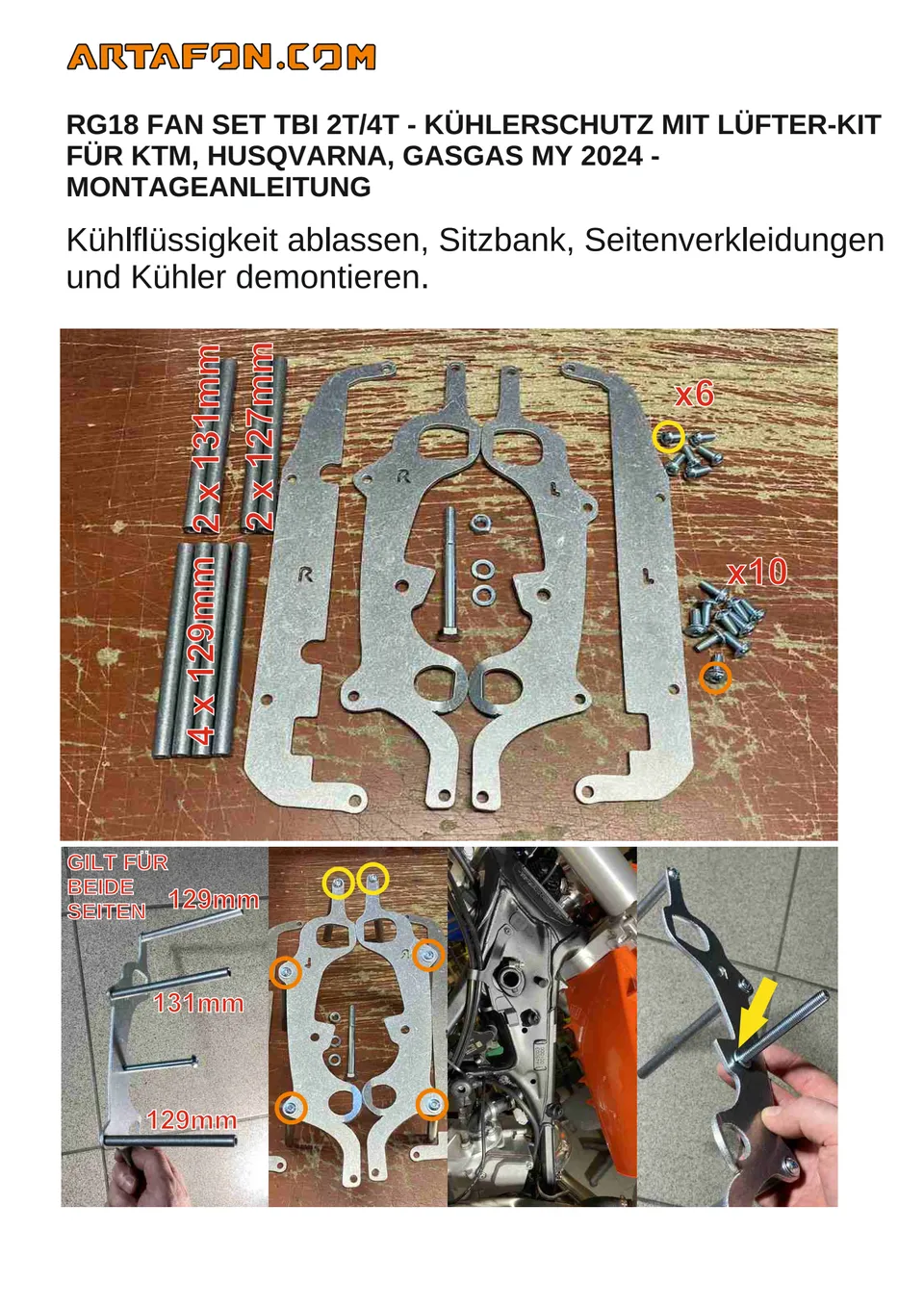

Seite 1 von 4

RG18 FAN SET TBI 2T/4T ­ KÜHLERSCHUTZ MIT LÜFTER­KIT FÜR KTM, HUSQVARNA, GASGAS MY 2024 ­ MONTAGEANLEITUNG Kühlflüssigkeit ablassen, Sitzbank, Seitenverkleidungen und Kühler demontieren. 2 x 131mm 2 x 127mm 4 x 129mm GILT FÜR BEIDE SEITEN

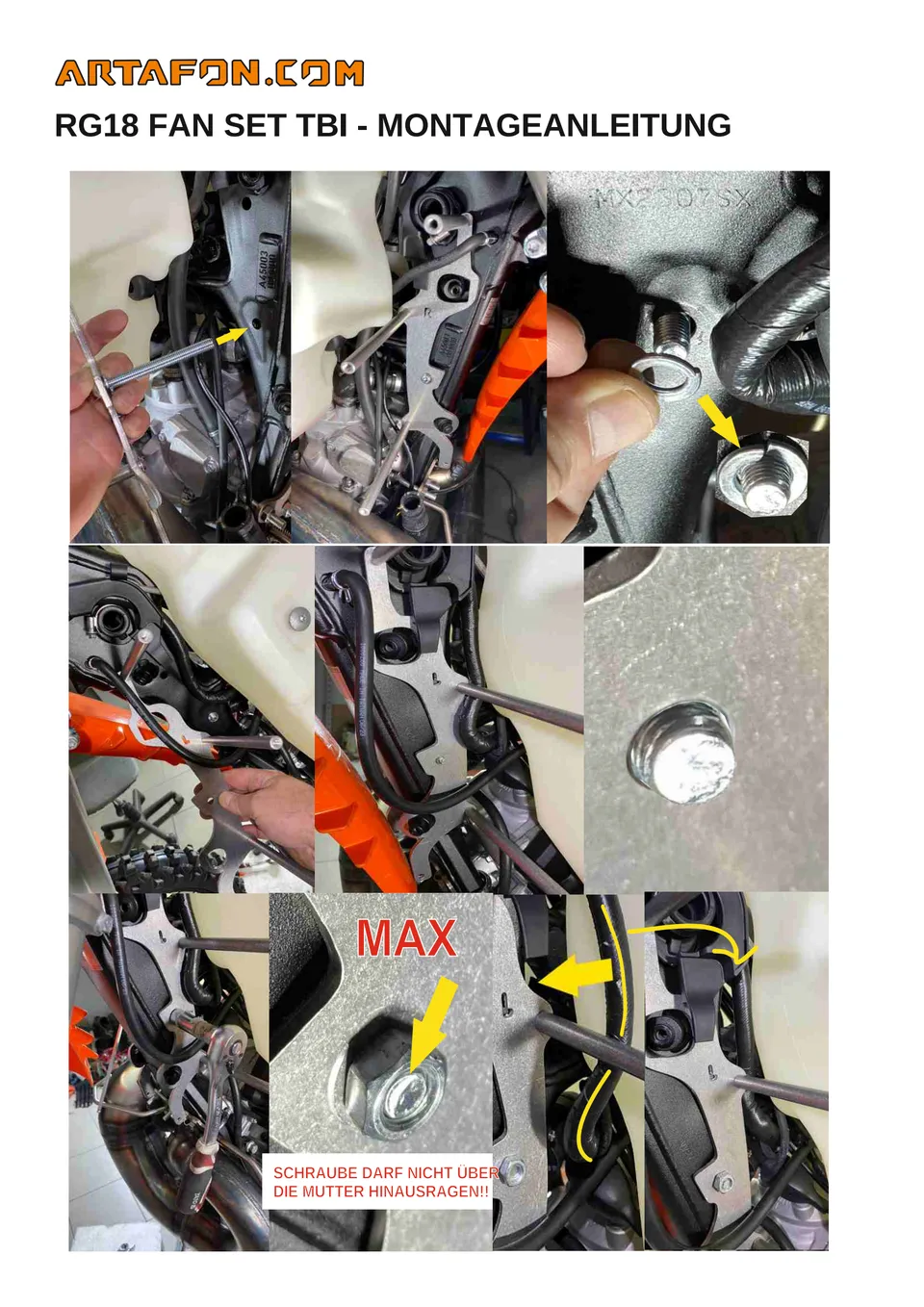

Seite 2 von 4

RG18 FAN SET TBI ­ MONTAGEANLEITUNG SCHRAUBE DARF NICHT ÜBER DIE MUTTER HINAUSRAGEN!!

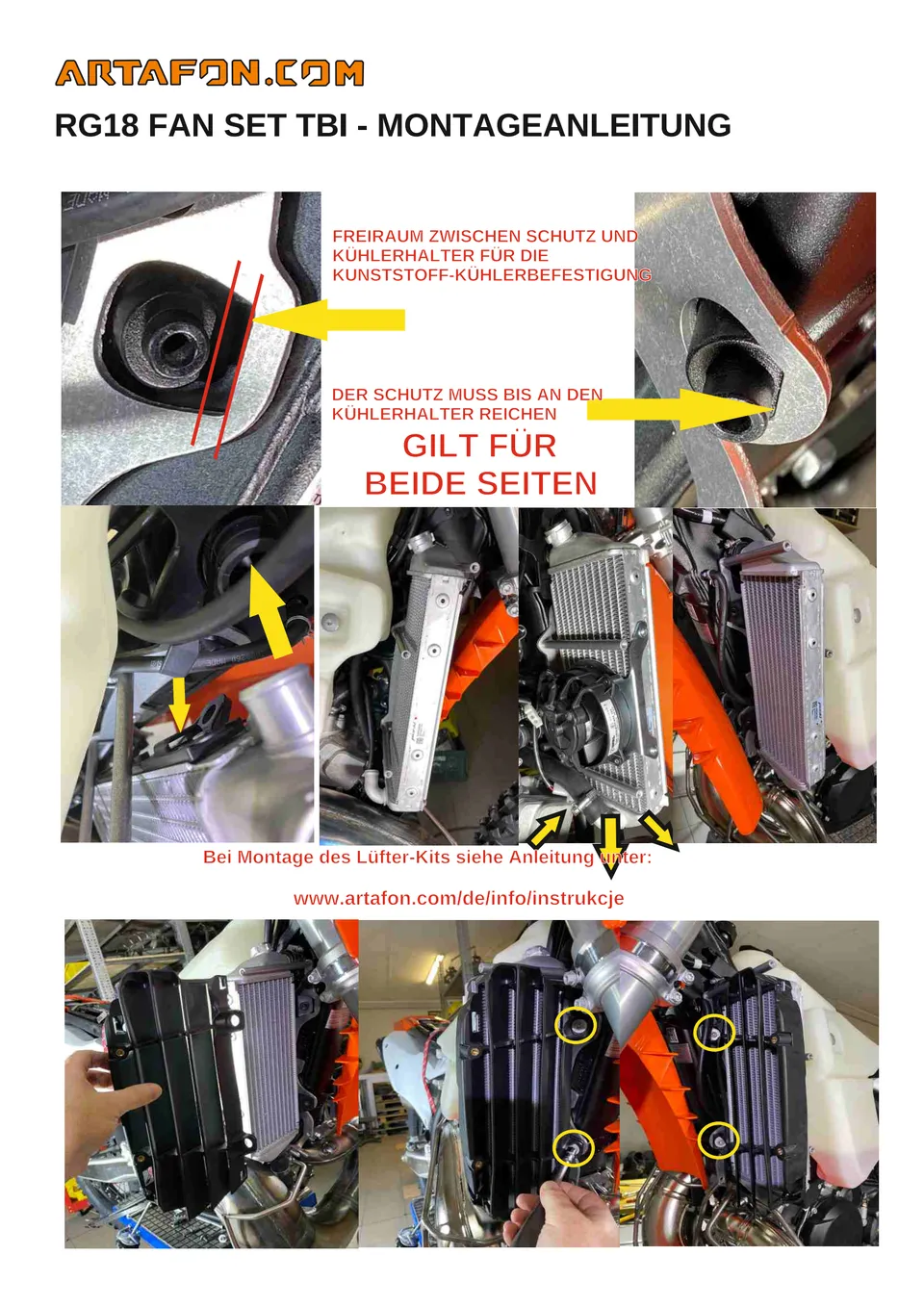

Seite 3 von 4

RG18 FAN SET TBI ­ MONTAGEANLEITUNG FREIRAUM ZWISCHEN SCHUTZ UND KÜHLERHALTER FÜR DIE KUNSTSTOFF­KÜHLERBEFESTIGUNG DER SCHUTZ MUSS BIS AN DEN KÜHLERHALTER REICHEN GILT FÜR BEIDE SEITEN Bei Montage des Lüfter­Kits siehe Anleitung unter:

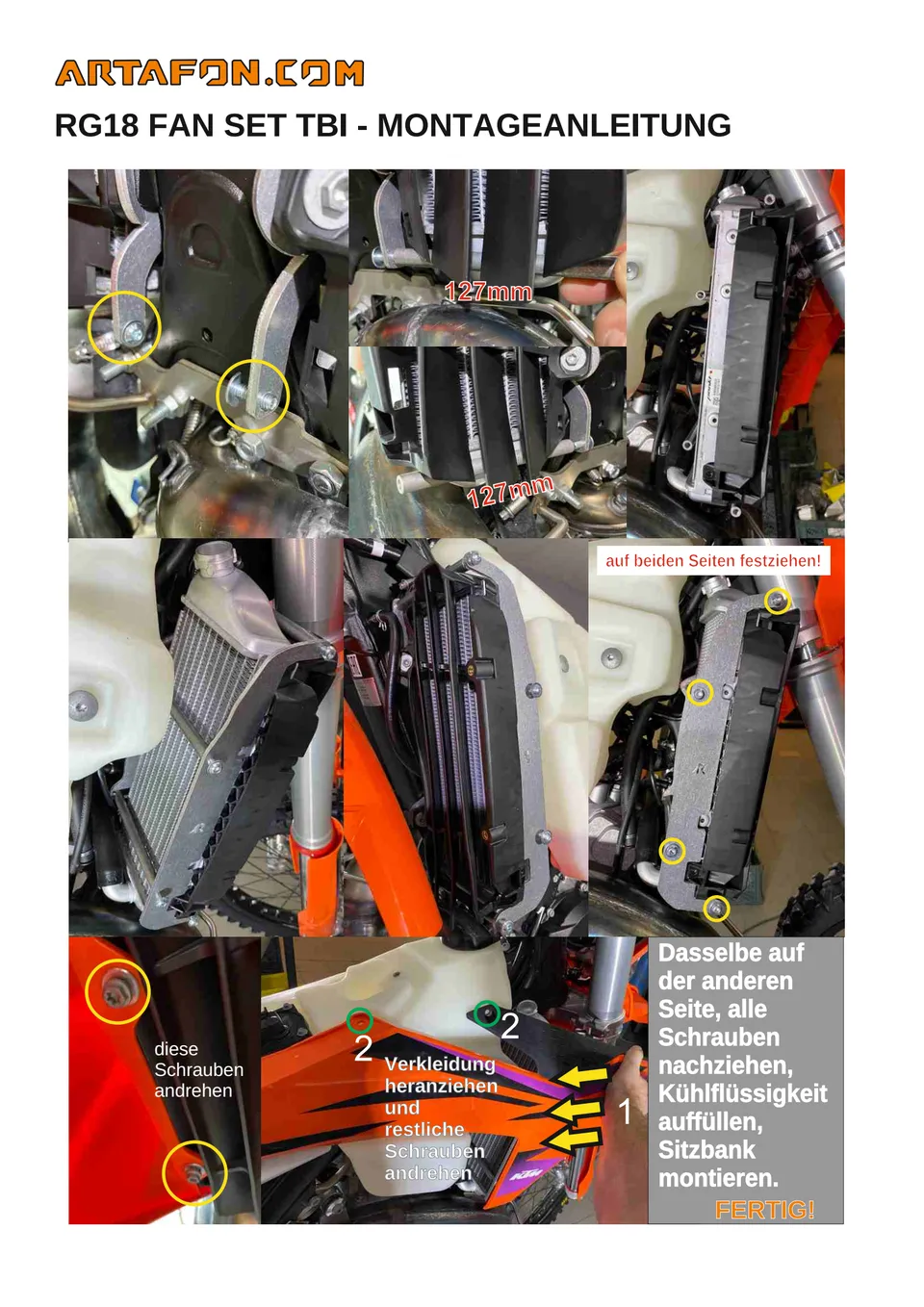

Seite 4 von 4

RG18 FAN SET TBI ­ MONTAGEANLEITUNG auf beiden Seiten festziehen! Dasselbe auf der anderen Seite, alle Schrauben nachziehen, Kühlflüssigkeit auffüllen, Sitzbank montieren. diese Schrauben andrehen Verkleidung heranziehen und restliche Schrauben andrehen FERTIG!
