Kühlerschutz RG17 (mit oder ohne Lüfter) an KTM, Husqvarna und GasGas TBI 2024–2027 montieren

Fünf Seiten mit Fotos für TBI-Modelle: Maße der Distanzstangen, Schutz am Kühlerhalter ausrichten, Schrauben und Schlitze für die Kühlerlaschen, Seitenverkleidungen. Die Montage des Lüfters beschreibt die separate Anleitung zum Fan Set TBI. PDF auf Deutsch zum Download.

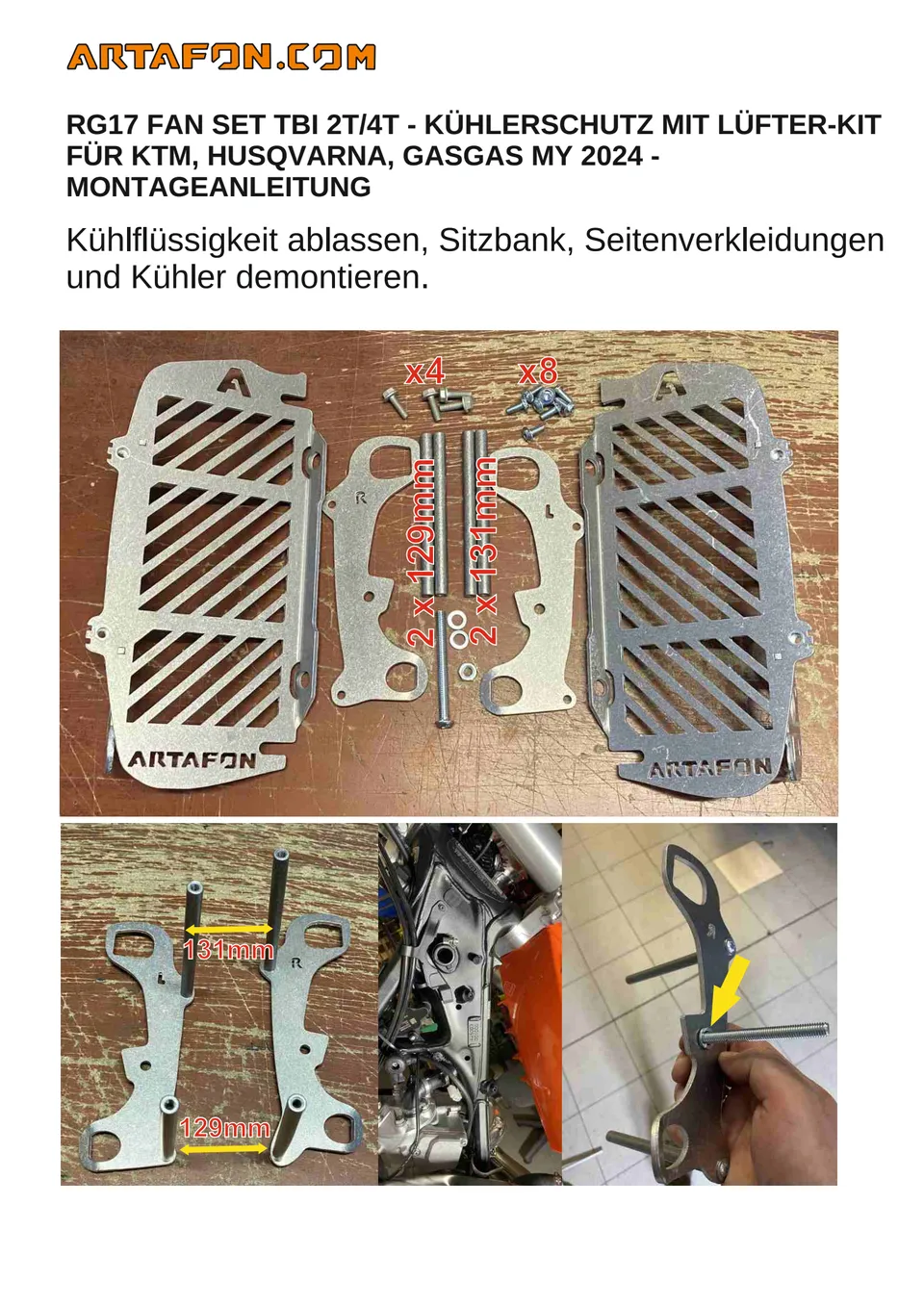

Seite 1 von 5

RG17 FAN SET TBI 2T/4T ­ KÜHLERSCHUTZ MIT LÜFTER­KIT FÜR KTM, HUSQVARNA, GASGAS MY 2024 ­ MONTAGEANLEITUNG Kühlflüssigkeit ablassen, Sitzbank, Seitenverkleidungen und Kühler demontieren. 2 x 129mm 2 x 131mm

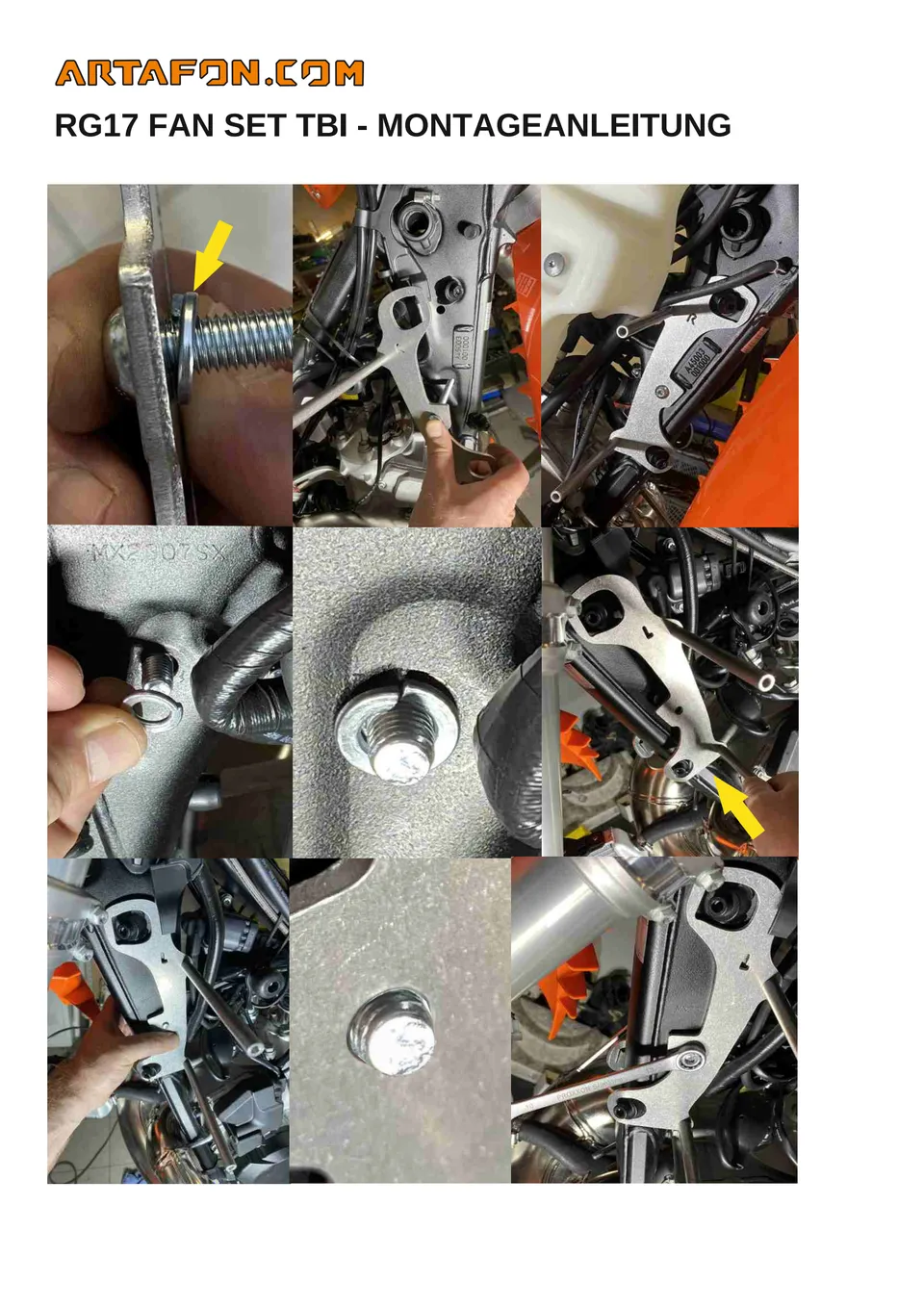

Seite 2 von 5

RG17 FAN SET TBI ­ MONTAGEANLEITUNG

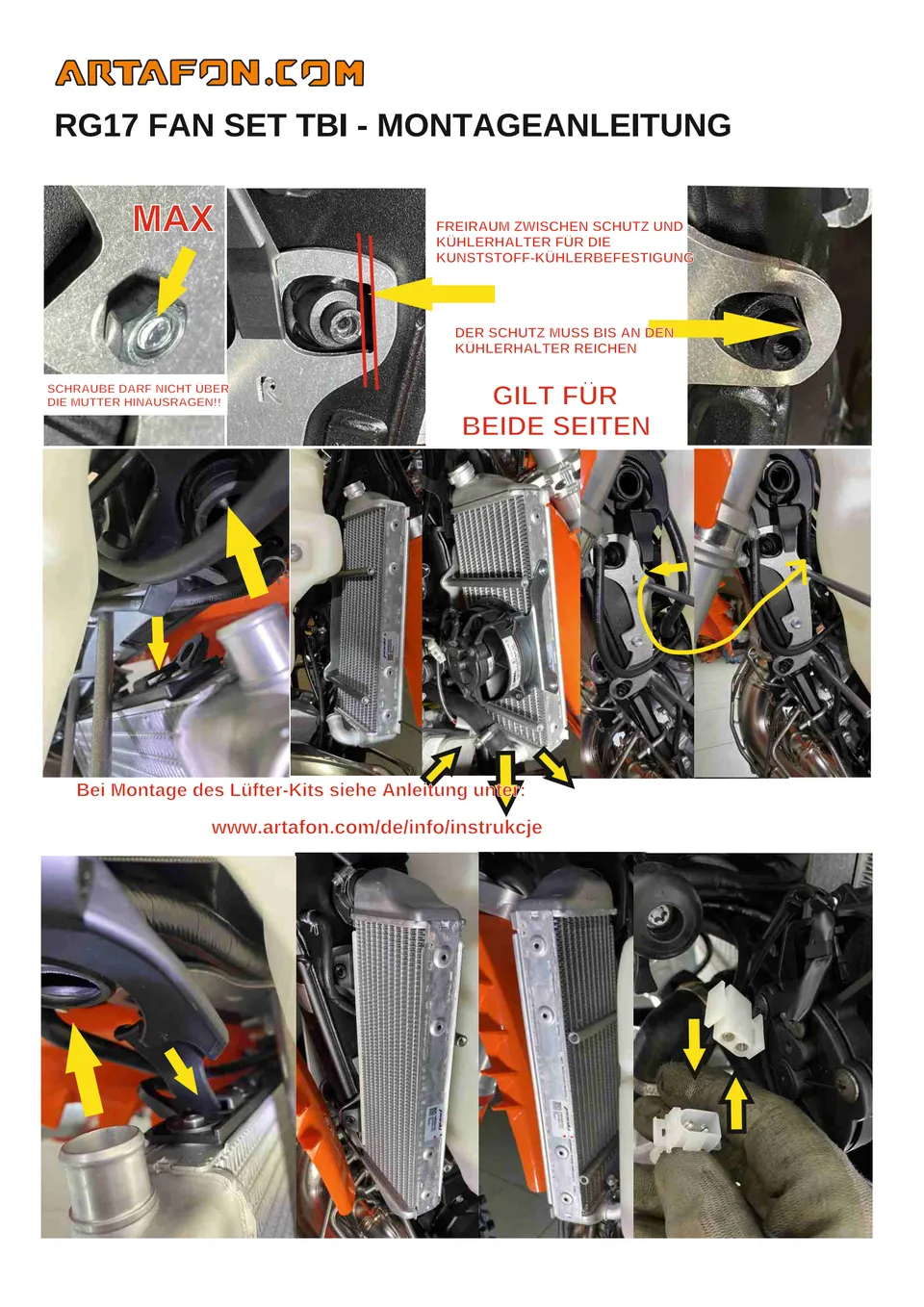

Seite 3 von 5

RG17 FAN SET TBI ­ MONTAGEANLEITUNG FREIRAUM ZWISCHEN SCHUTZ UND KÜHLERHALTER FÜR DIE KUNSTSTOFF­KÜHLERBEFESTIGUNG DER SCHUTZ MUSS BIS AN DEN KÜHLERHALTER REICHEN SCHRAUBE DARF NICHT ÜBER DIE MUTTER HINAUSRAGEN!! GILT FÜR BEIDE SEITEN Bei Montage des Lüfter­Kits siehe Anleitung unter:

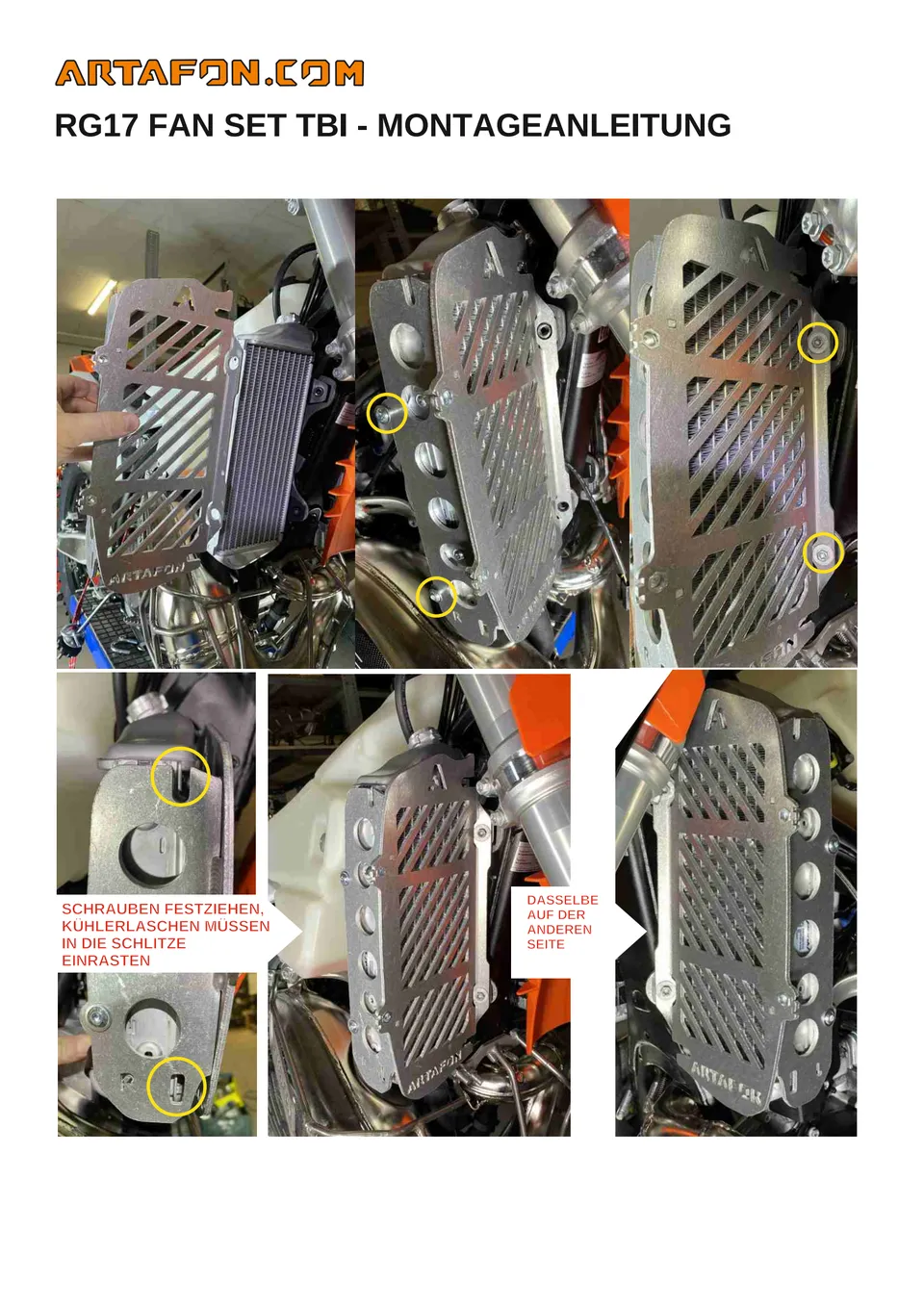

Seite 4 von 5

RG17 FAN SET TBI ­ MONTAGEANLEITUNG DASSELBE AUF DER ANDEREN SEITE SCHRAUBEN FESTZIEHEN, KÜHLERLASCHEN MÜSSEN IN DIE SCHLITZE EINRASTEN

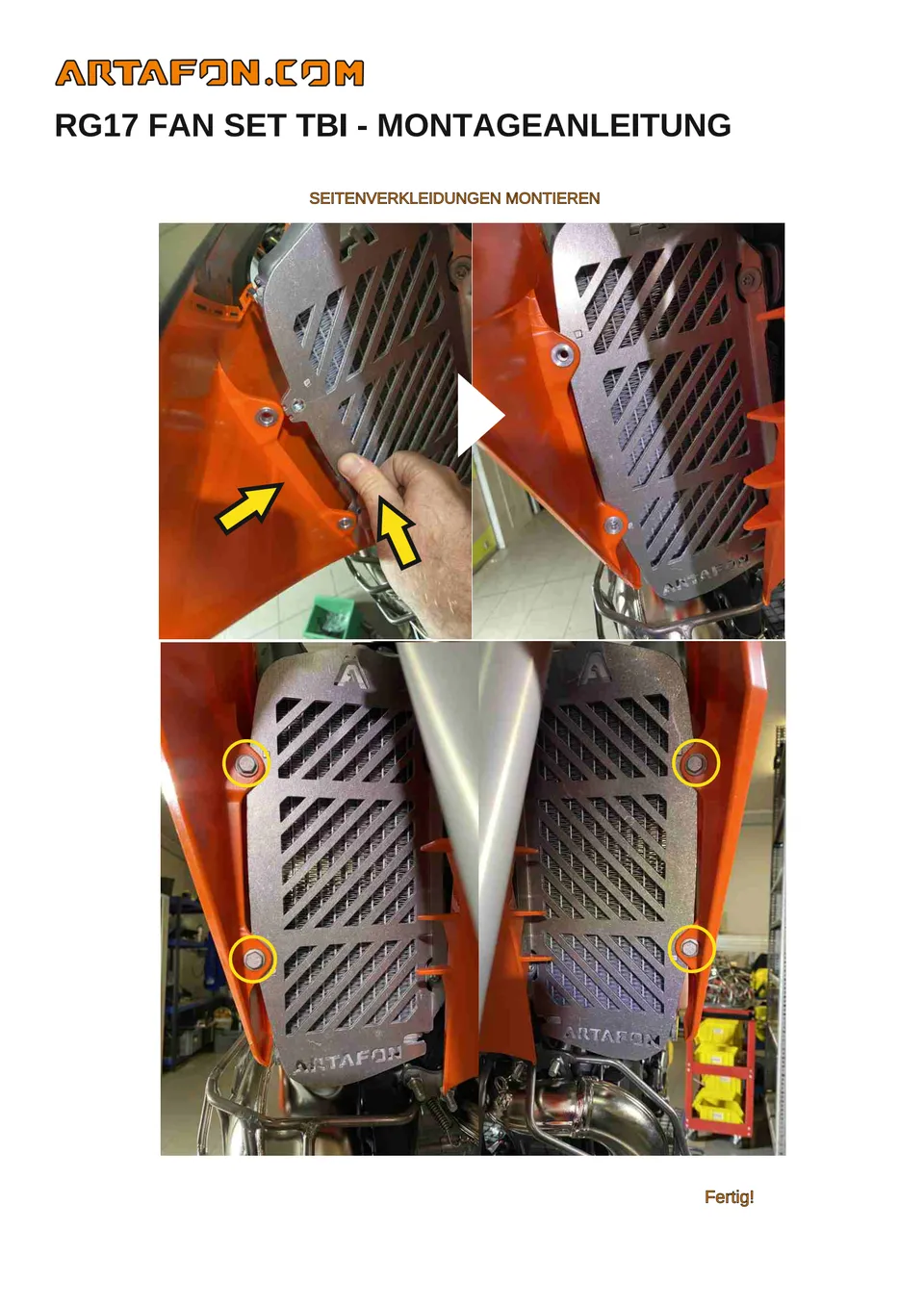

Seite 5 von 5

RG17 FAN SET TBI ­ MONTAGEANLEITUNG Fertig!
