Jak zamontować osłony chłodnic z zestawem wentylatora RG09 Fan Set w KTM, Husqvarna i GasGas 2020–2023

Sześć stron ze zdjęciami: demontaż chłodnic, ustawienie wsporników, montaż wentylatora na osłonie, przykręcenie frontów, napełnienie układu. Zestaw pasuje do KTM i Husqvarna 2020–2023 oraz GasGas 2021–2023. PDF po polsku do pobrania.

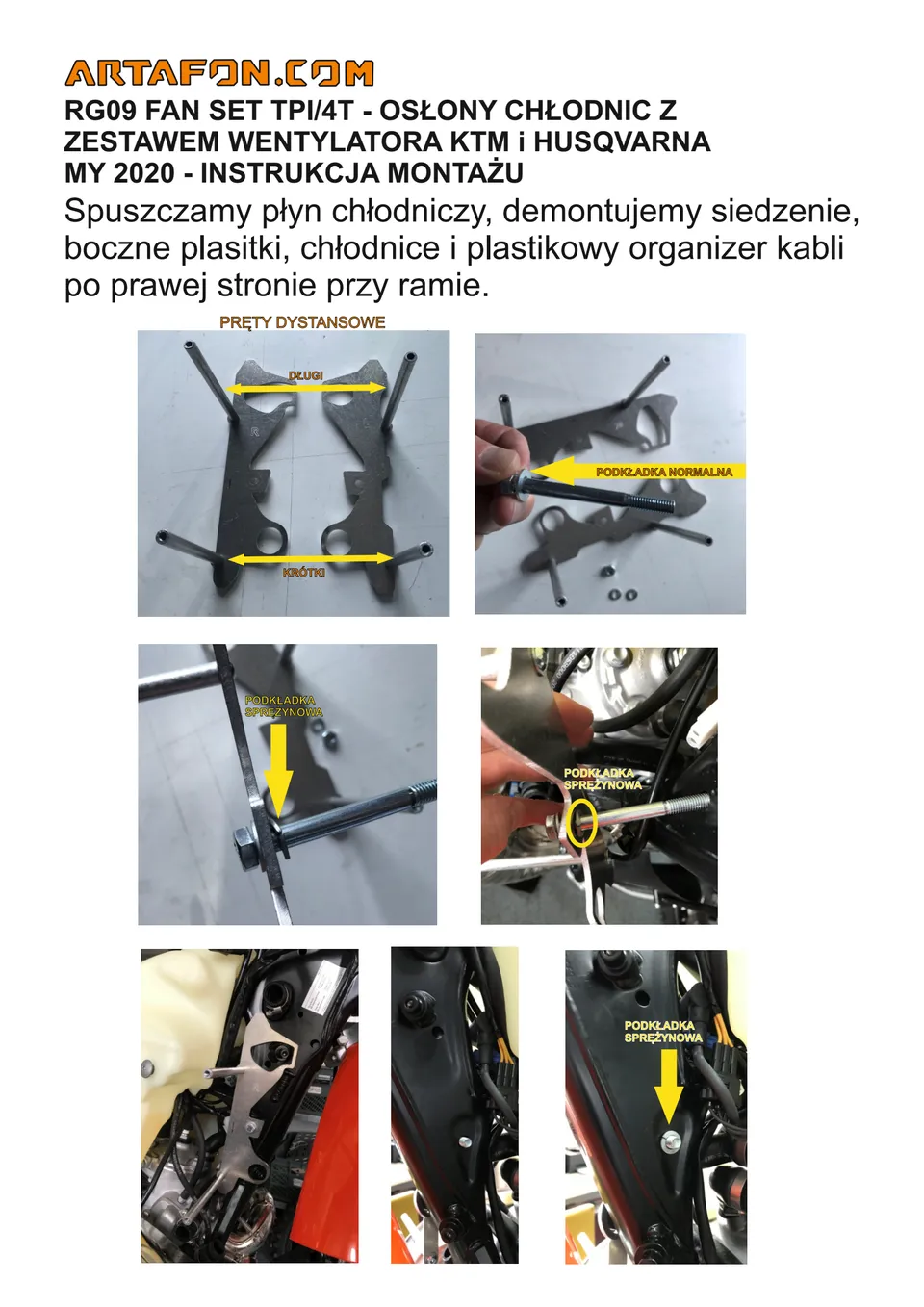

Strona 1 z 6

RG09 FAN SET TPI/4T - OSŁONY CHŁODNIC Z ZESTAWEM WENTYLATORA KTM i HUSQVARNA MY 2020 - INSTRUKCJA MONTAŻU Spuszczamy płyn chłodniczy, demontujemy siedzenie, boczne plasitki, chłodnice i plastikowy organizer kabli po prawej stronie przy ramie.

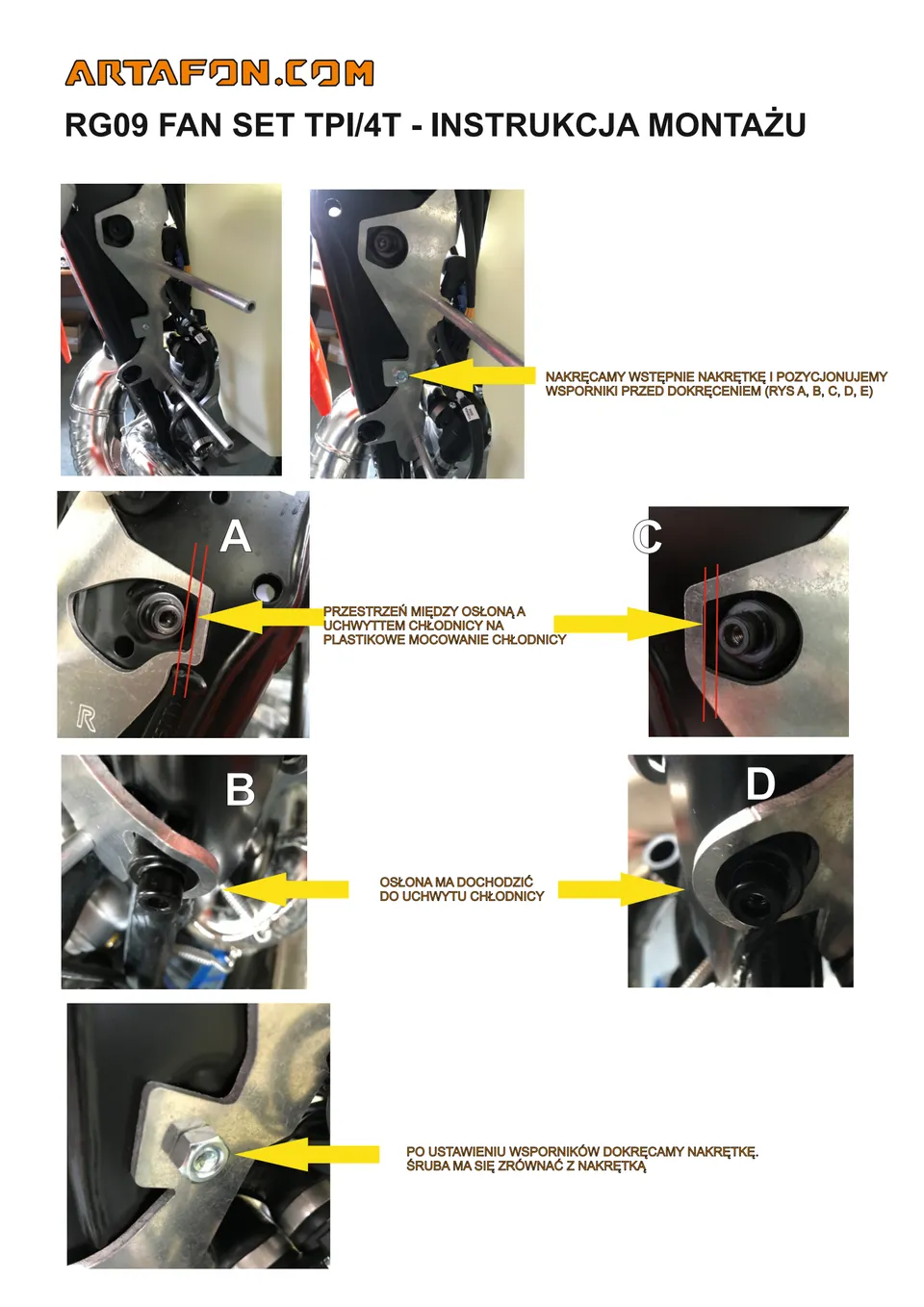

Strona 2 z 6

RG09 FAN SET TPI/4T - INSTRUKCJA MONTAŻU NAKRĘCAMY WSTĘPNIE NAKRĘTKĘ I POZYCJONUJEMY WSPORNIKI PRZED DOKRĘCENIEM (RYS A, B, C, D, E) PRZESTRZEŃ MIĘDZY OSŁONĄ A UCHWYTTEM CHŁODNICY NA PLASTIKOWE MOCOWANIE CHŁODNICY OSŁONA MA DOCHODZIĆ DO UCHWYTU CHŁODNICY PO USTAWIENIU WSPORNIKÓW DOKRĘCAMY NAKRĘTKĘ. ŚRUBA MA SIĘ ZRÓWNAĆ Z NAKRĘTKĄ

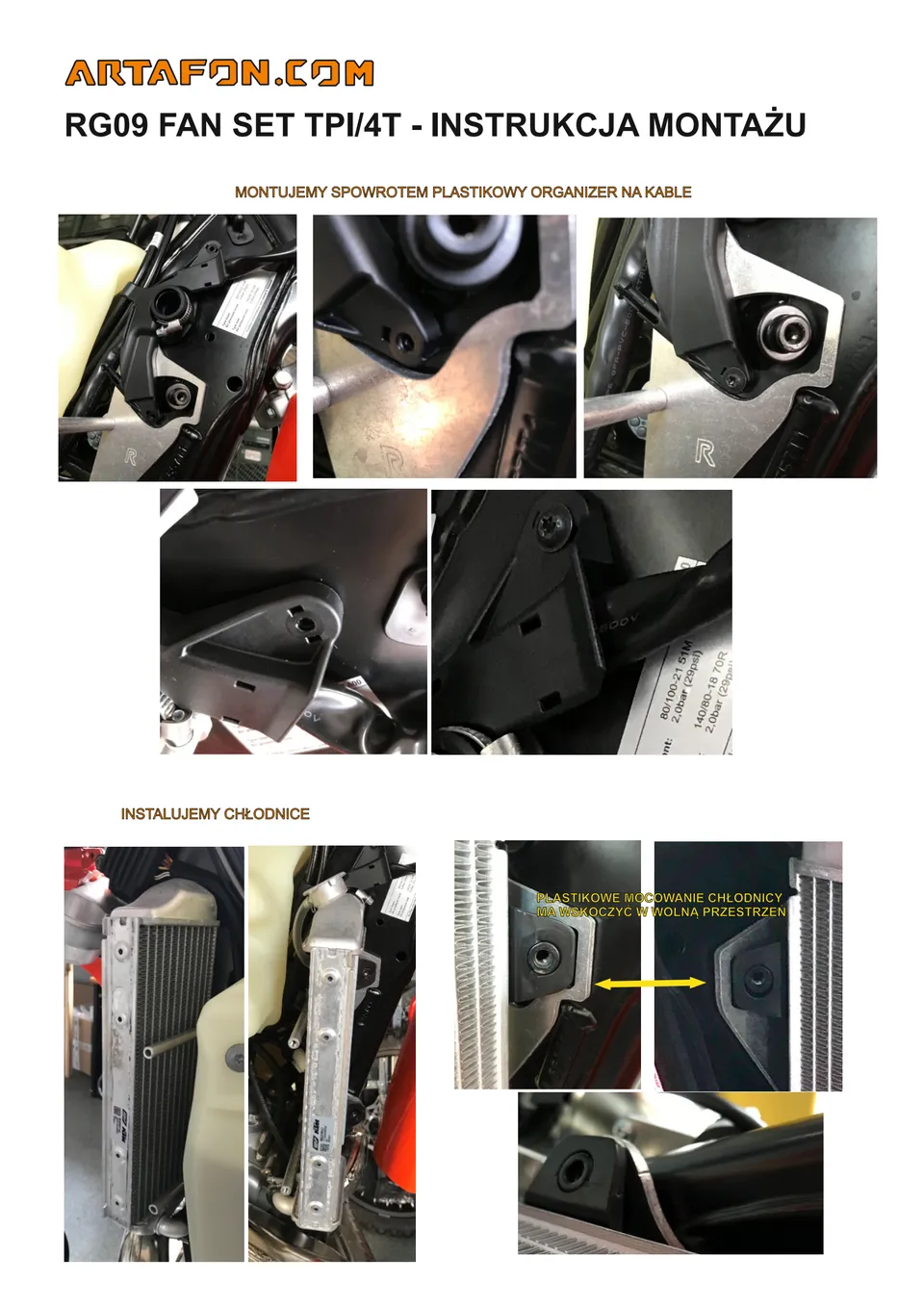

Strona 3 z 6

RG09 FAN SET TPI/4T - INSTRUKCJA MONTAŻU MONTUJEMY SPOWROTEM PLASTIKOWY ORGANIZER NA KABLE PLASTIKOWE MOCOWANIE CHŁODNICY MA WSKOCZYĆ W WOLNĄ PRZESTRZEŃ

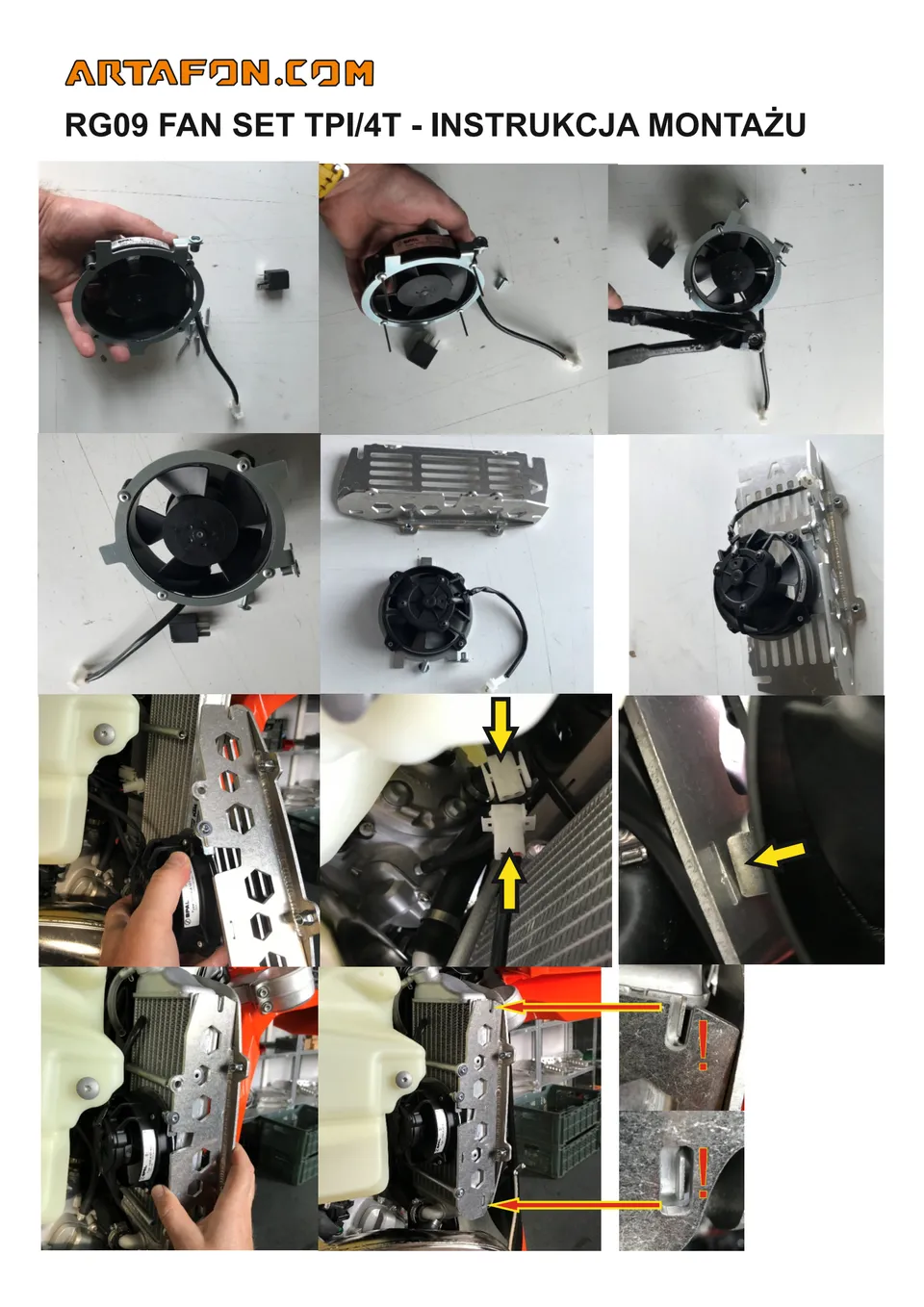

Strona 4 z 6

RG09 FAN SET TPI/4T - INSTRUKCJA MONTAŻU

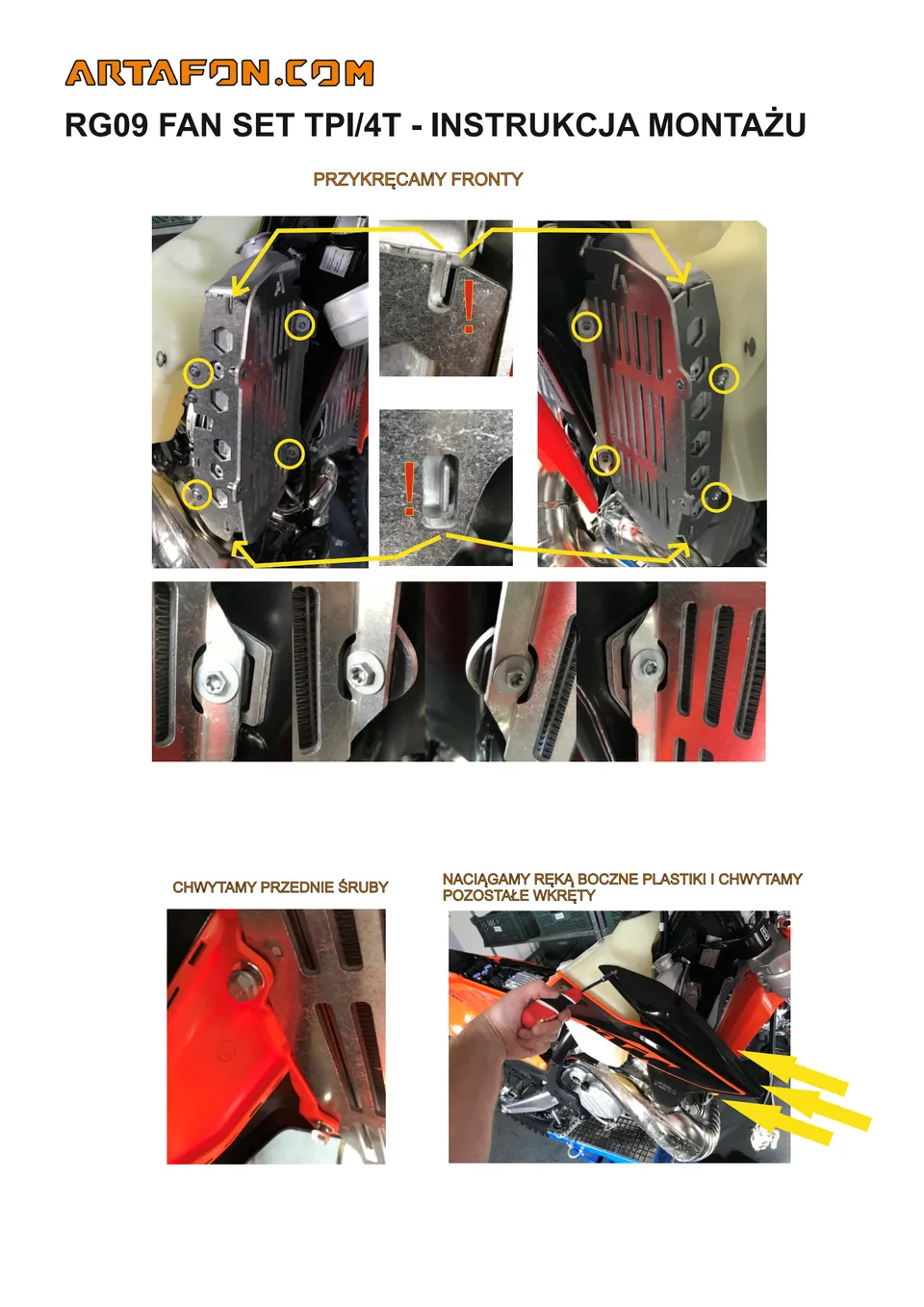

Strona 5 z 6

RG09 FAN SET TPI/4T - INSTRUKCJA MONTAŻU CHWYTAMY PRZEDNIE ŚRUBY NACIĄGAMY RĘKĄ BOCZNE PLASTIKI I CHWYTAMY POZOSTAŁE WKRĘTY

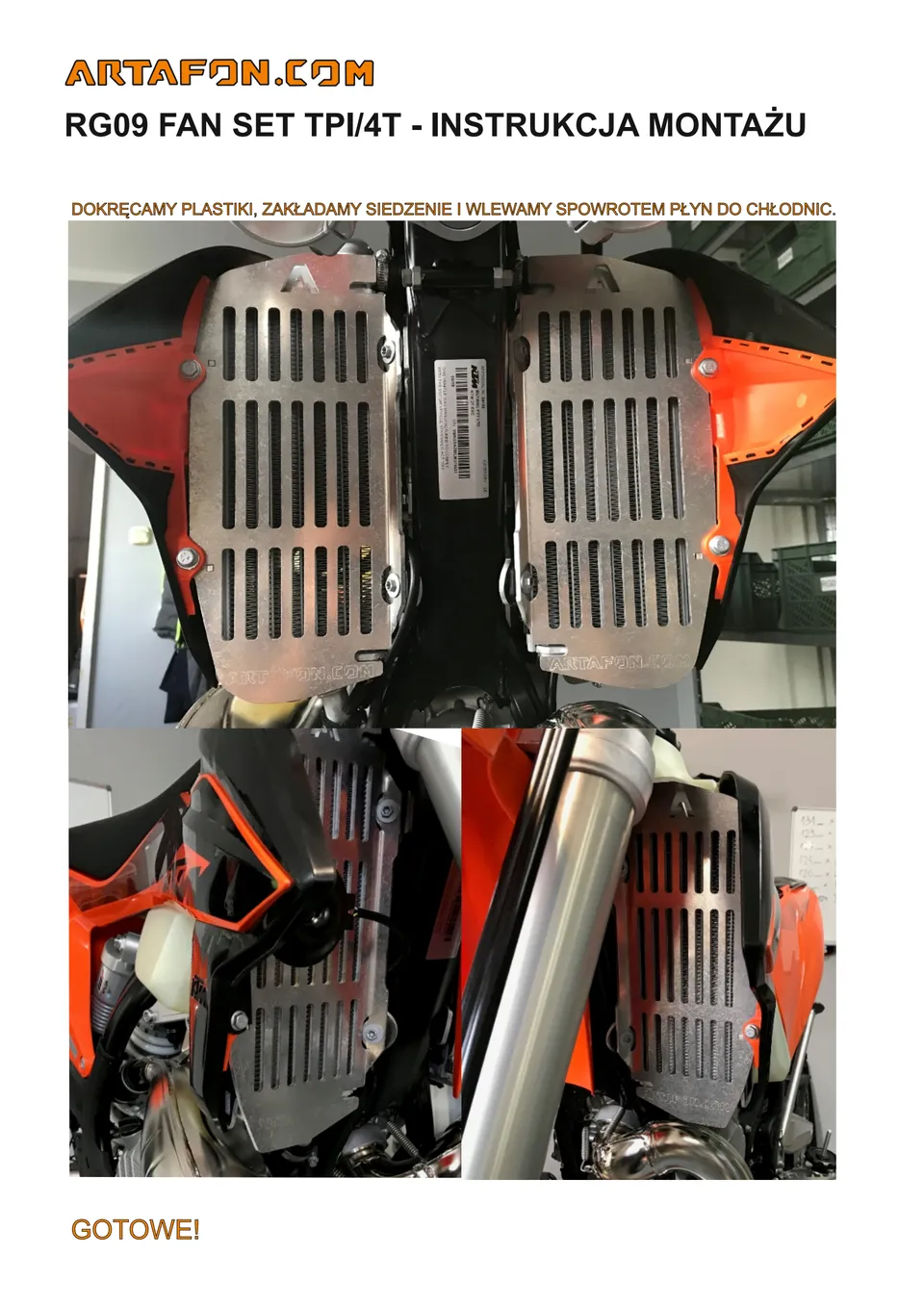

Strona 6 z 6

RG09 FAN SET TPI/4T - INSTRUKCJA MONTAŻU DOKRĘCAMY PLASTIKI, ZAKŁADAMY SIEDZENIE I WLEWAMY SPOWROTEM PŁYN DO CHŁODNIC. GOTOWE!
