Jak zamontować przekaźnik wentylatora w KTM, Husqvarna i GasGas 2020–2023

Strona 1 z 1

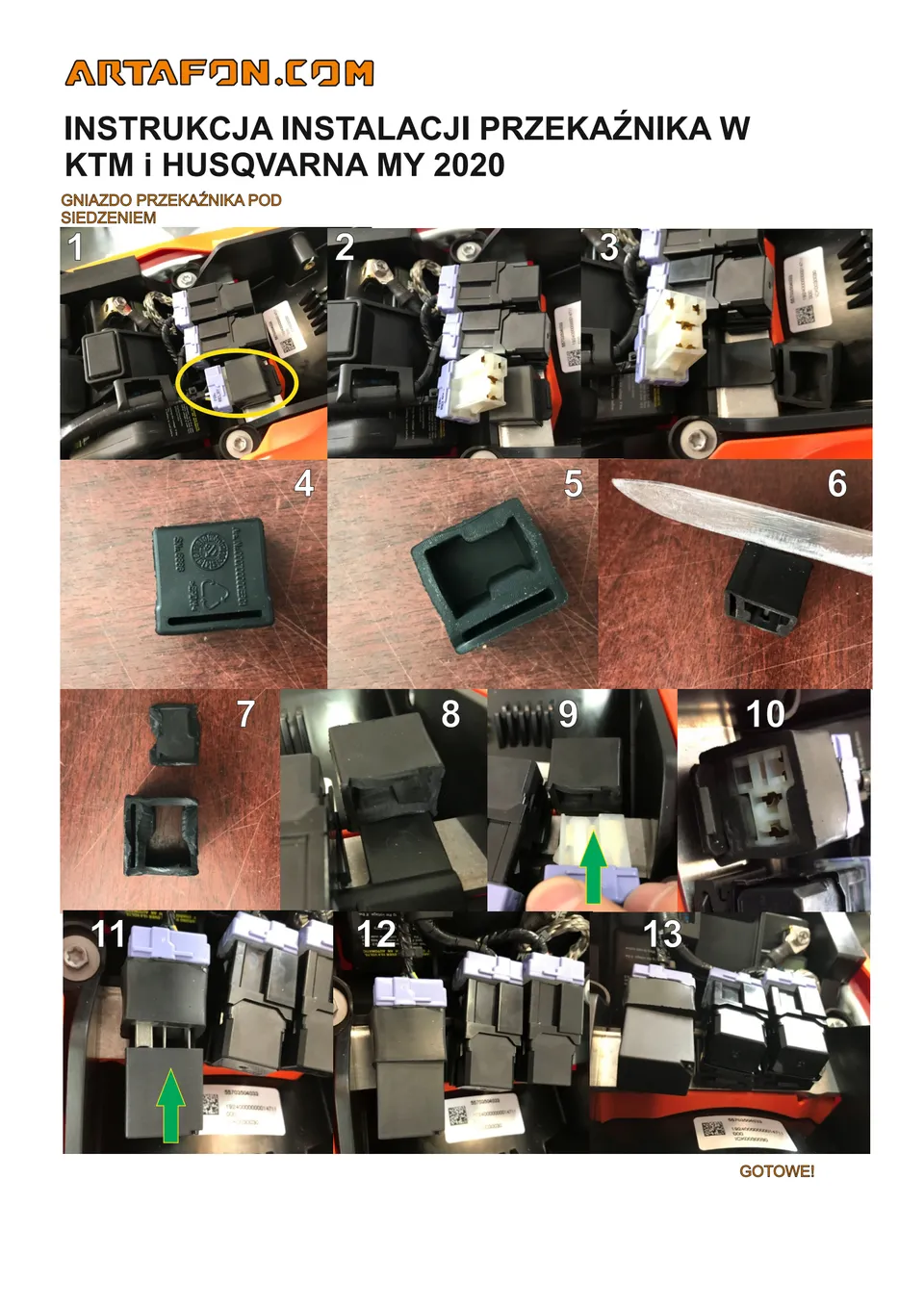

1. Zdejmujemy siedzenie. Gniazdo przekaźnika wentylatora (żółta obwódka) znajduje się w uchwycie obok pozostałych przekaźników i jest fabrycznie zakryte czarną gumową zaślepką. 2. Wysuwamy z uchwytu białe gniazdo przekaźnika wentylatora (z fioletowym zatrzaskiem). 3. Gniazdo jest wolne - widać styki, w które wepniemy przekaźnik z zestawu. 4. Gumowa zaślepka gniazda - widok z zewnątrz. 5. Ta sama zaślepka od środka. 6. Nożem odcinamy zamkniętą część zaślepki. 7. Po przycięciu: odcięte denko i otwarta gumowa ramka - to ona będzie osłoną przekaźnika. 8. Gumową ramkę zakładamy z powrotem na uchwyt w motocyklu. 9. Białe gniazdo wsuwamy od dołu w gumową ramkę (zielona strzałka). 10. Gniazdo osadzone w ramce, styki gotowe na przekaźnik. 11. Przekaźnik z zestawu wpinamy od dołu w gniazdo (zielona strzałka). 12. Przekaźnik wentylatora siedzi w uchwycie obok pozostałych przekaźników. 13. Gotowe: trzy przekaźniki obok siebie.
