Kühlerschutz mit Lüfter-Kit RG10 Fan Set an KTM, Husqvarna und GasGas 2020–2023 montieren

Sechs Seiten mit Fotos: Kühler demontieren, Halter positionieren, Lüfter am Schutz montieren, Kühler und Schutz einbauen, Kühlflüssigkeit einfüllen. Das Kit passt an KTM und Husqvarna 2020–2023 sowie GasGas 2021–2023. PDF auf Deutsch zum Download.

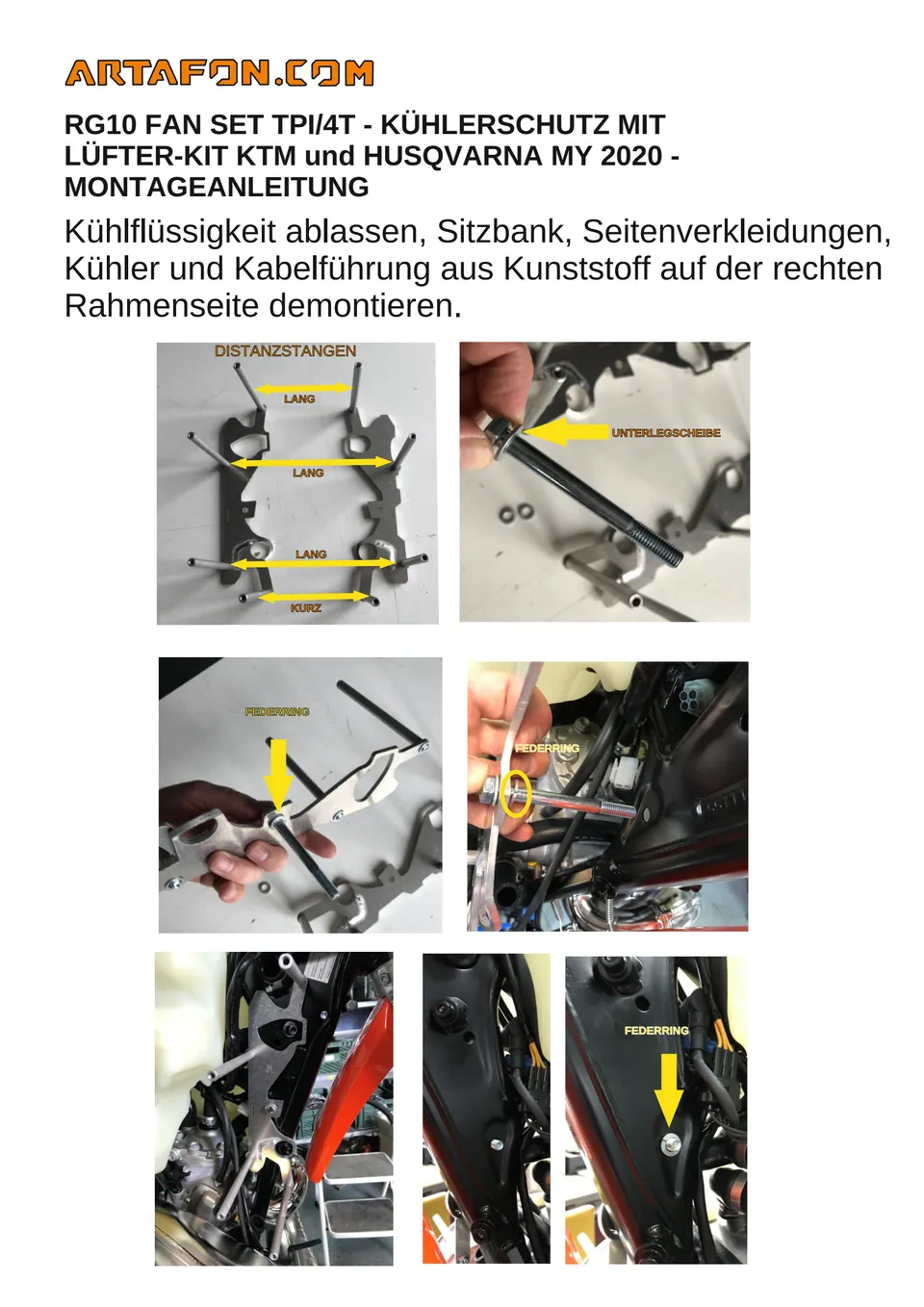

Seite 1 von 6

RG10 FAN SET TPI/4T ­ KÜHLERSCHUTZ MIT LÜFTER­KIT KTM und HUSQVARNA MY 2020 ­ MONTAGEANLEITUNG Kühlflüssigkeit ablassen, Sitzbank, Seitenverkleidungen, Kühler und Kabelführung aus Kunststoff auf der rechten Rahmenseite demontieren.

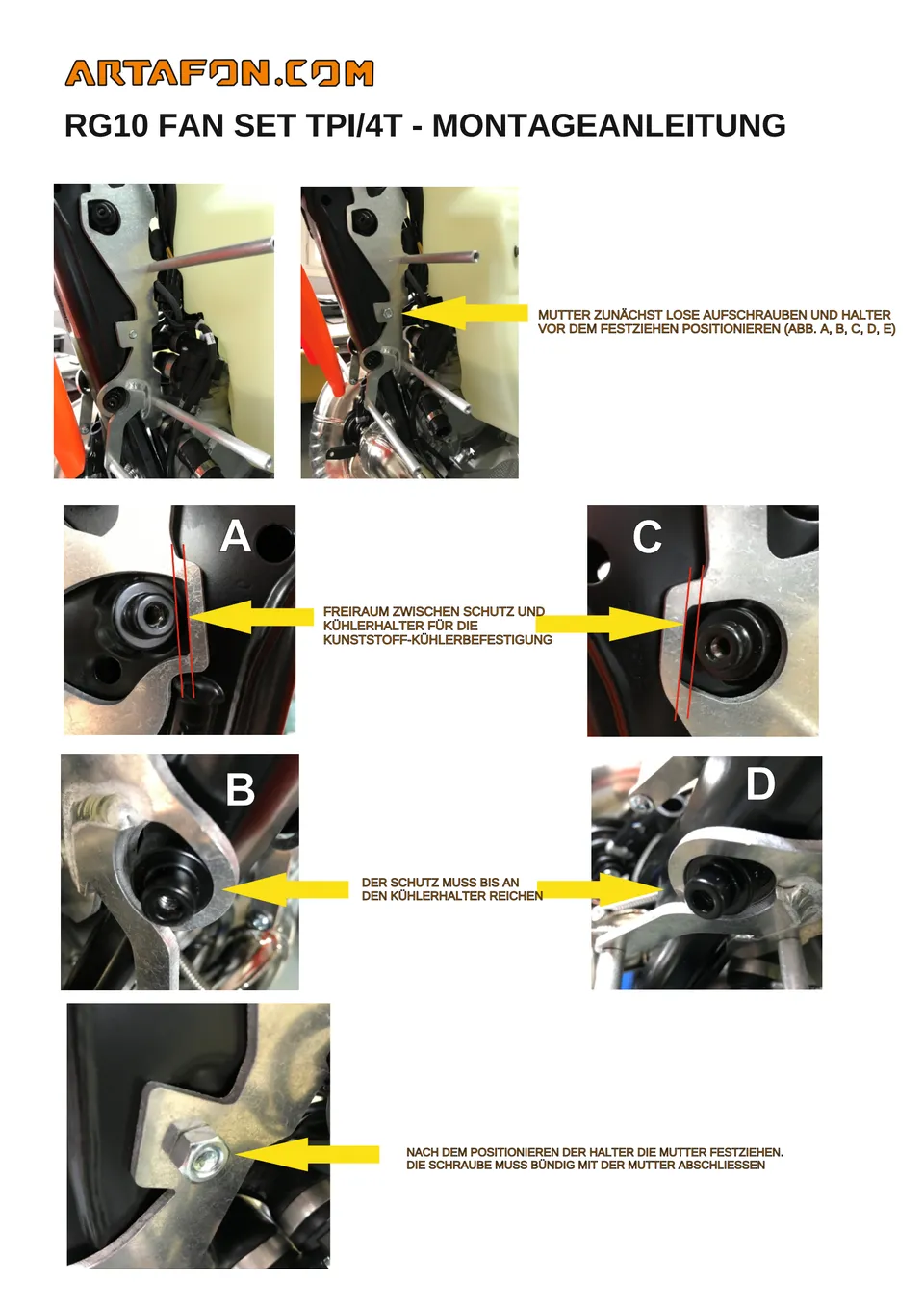

Seite 2 von 6

RG10 FAN SET TPI/4T ­ MONTAGEANLEITUNG MUTTER ZUNÄCHST LOSE AUFSCHRAUBEN UND HALTER VOR DEM FESTZIEHEN POSITIONIEREN (ABB. A, B, C, D, E) FREIRAUM ZWISCHEN SCHUTZ UND KÜHLERHALTER FÜR DIE KUNSTSTOFF­KÜHLERBEFESTIGUNG DER SCHUTZ MUSS BIS AN DEN KÜHLERHALTER REICHEN NACH DEM POSITIONIEREN DER HALTER DIE MUTTER FESTZIEHEN. DIE SCHRAUBE MUSS BÜNDIG MIT DER MUTTER ABSCHLIESSEN

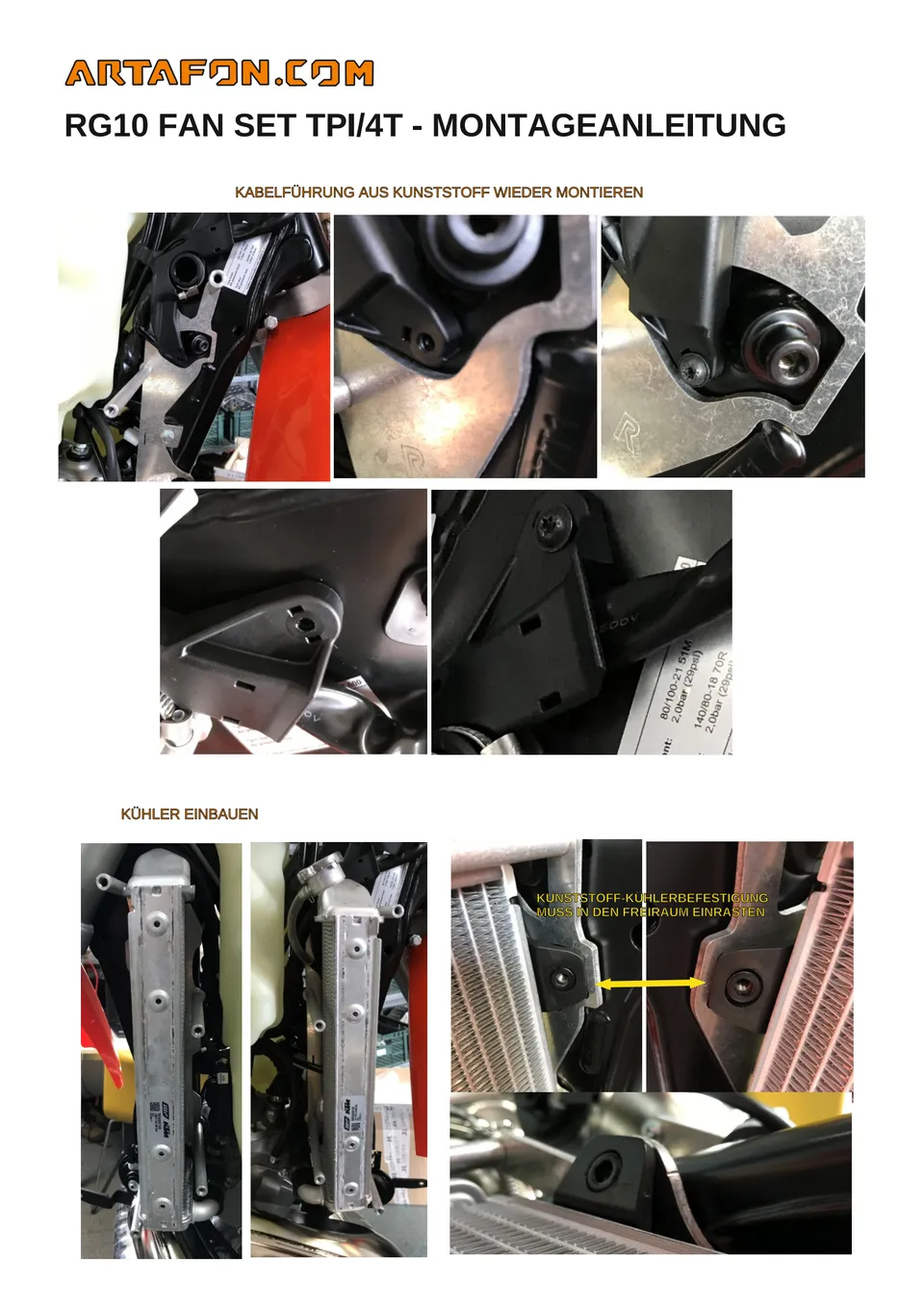

Seite 3 von 6

RG10 FAN SET TPI/4T ­ MONTAGEANLEITUNG KABELFÜHRUNG AUS KUNSTSTOFF WIEDER MONTIEREN KUNSTSTOFF­KÜHLERBEFESTIGUNG MUSS IN DEN FREIRAUM EINRASTEN

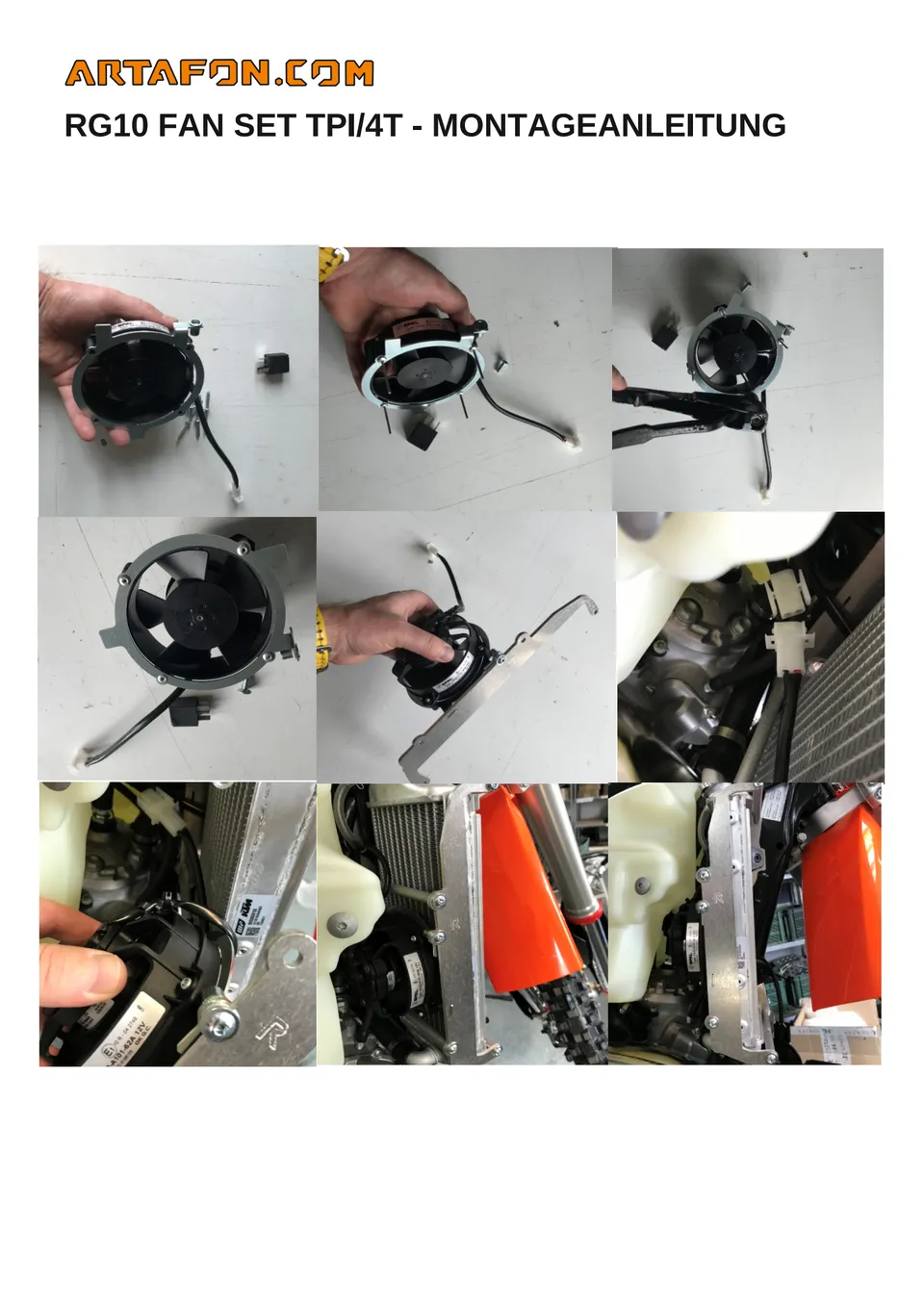

Seite 4 von 6

RG10 FAN SET TPI/4T ­ MONTAGEANLEITUNG

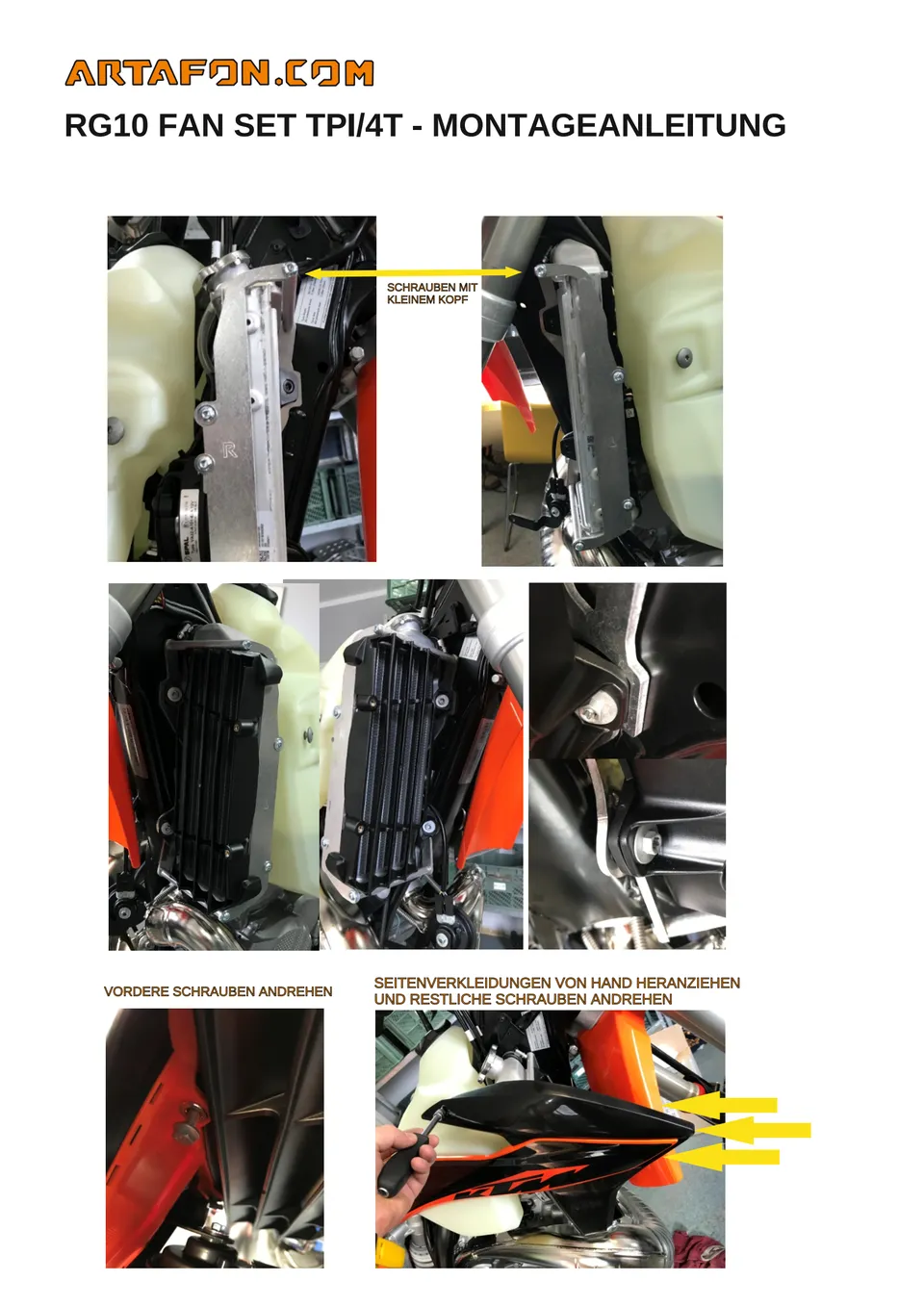

Seite 5 von 6

RG10 FAN SET TPI/4T ­ MONTAGEANLEITUNG SCHRAUBEN MIT KLEINEM KOPF VORDERE SCHRAUBEN ANDREHEN SEITENVERKLEIDUNGEN VON HAND HERANZIEHEN UND RESTLICHE SCHRAUBEN ANDREHEN

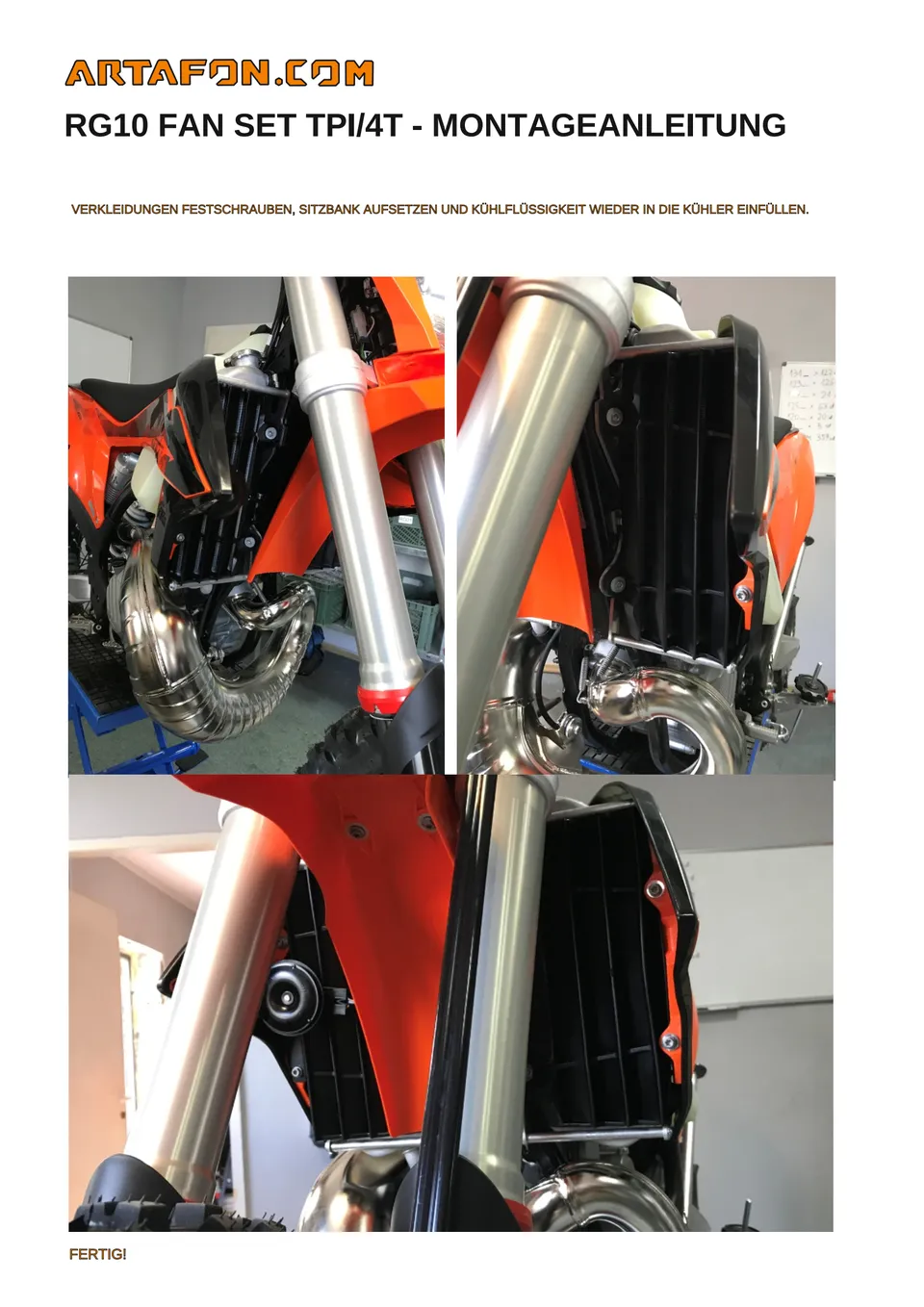

Seite 6 von 6

RG10 FAN SET TPI/4T ­ MONTAGEANLEITUNG VERKLEIDUNGEN FESTSCHRAUBEN, SITZBANK AUFSETZEN UND KÜHLFLÜSSIGKEIT WIEDER IN DIE KÜHLER EINFÜLLEN. FERTIG!
