Kühlerschutz mit Lüfter-Kit RG09 Fan Set an KTM, Husqvarna und GasGas 2020–2023 montieren

Sechs Seiten mit Fotos: Kühler demontieren, Halter positionieren, Lüfter am Schutz montieren, Frontplatten anschrauben, Kühlflüssigkeit einfüllen. Das Kit passt an KTM und Husqvarna 2020–2023 sowie GasGas 2021–2023. PDF auf Deutsch zum Download.

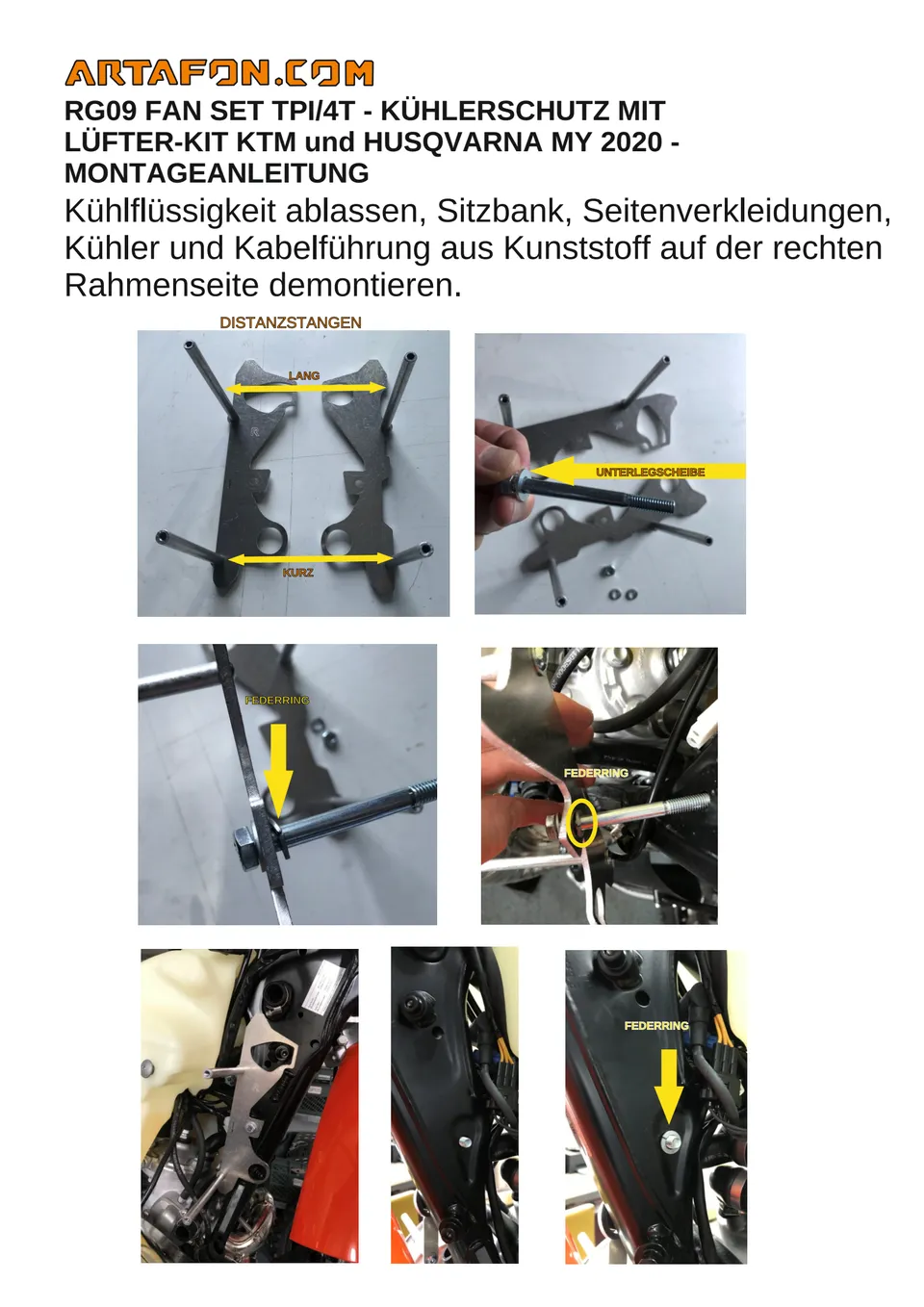

Seite 1 von 6

RG09 FAN SET TPI/4T ­ KÜHLERSCHUTZ MIT LÜFTER­KIT KTM und HUSQVARNA MY 2020 ­ MONTAGEANLEITUNG Kühlflüssigkeit ablassen, Sitzbank, Seitenverkleidungen, Kühler und Kabelführung aus Kunststoff auf der rechten Rahmenseite demontieren.

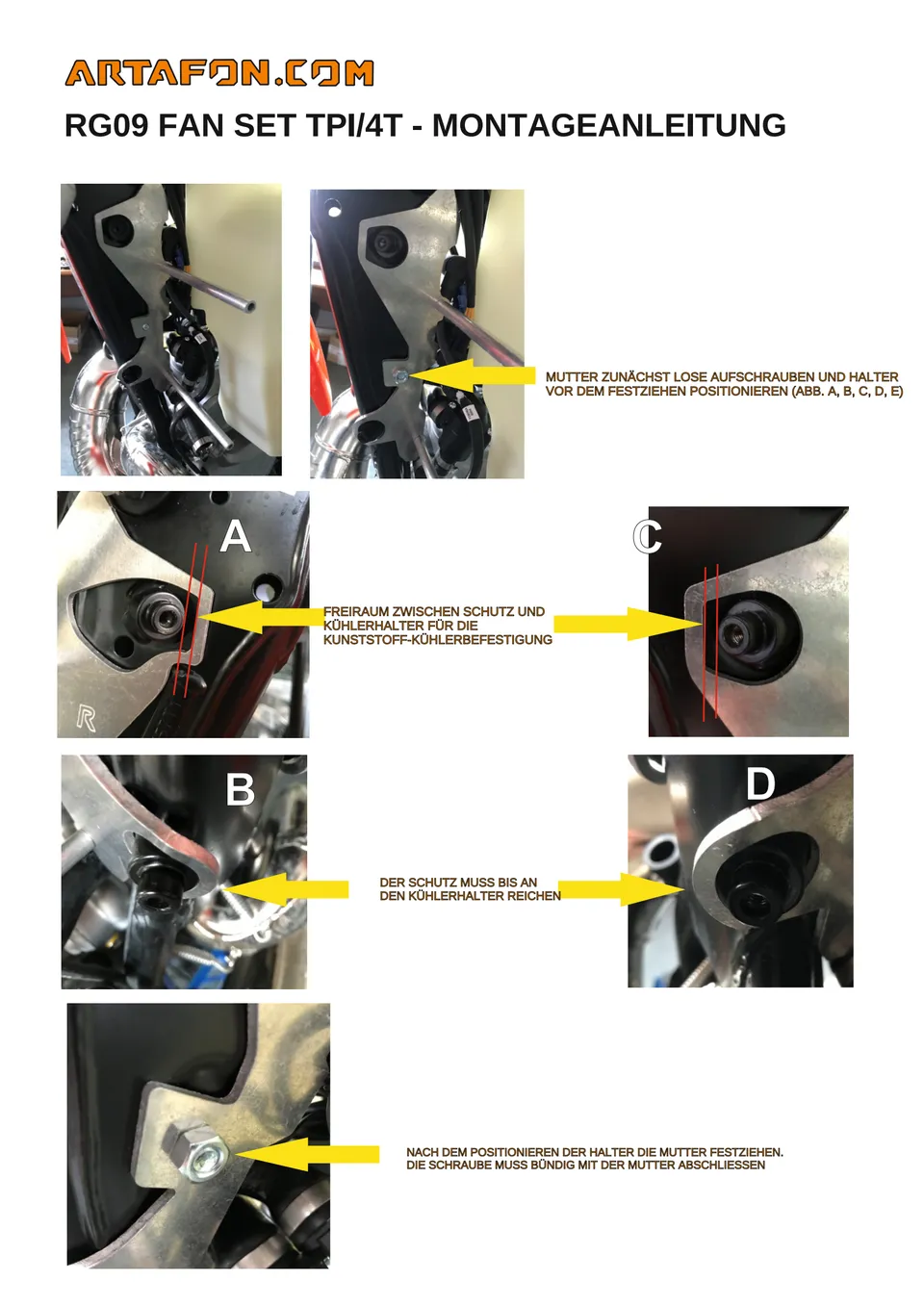

Seite 2 von 6

RG09 FAN SET TPI/4T ­ MONTAGEANLEITUNG MUTTER ZUNÄCHST LOSE AUFSCHRAUBEN UND HALTER VOR DEM FESTZIEHEN POSITIONIEREN (ABB. A, B, C, D, E) FREIRAUM ZWISCHEN SCHUTZ UND KÜHLERHALTER FÜR DIE KUNSTSTOFF­KÜHLERBEFESTIGUNG DER SCHUTZ MUSS BIS AN DEN KÜHLERHALTER REICHEN NACH DEM POSITIONIEREN DER HALTER DIE MUTTER FESTZIEHEN. DIE SCHRAUBE MUSS BÜNDIG MIT DER MUTTER ABSCHLIESSEN

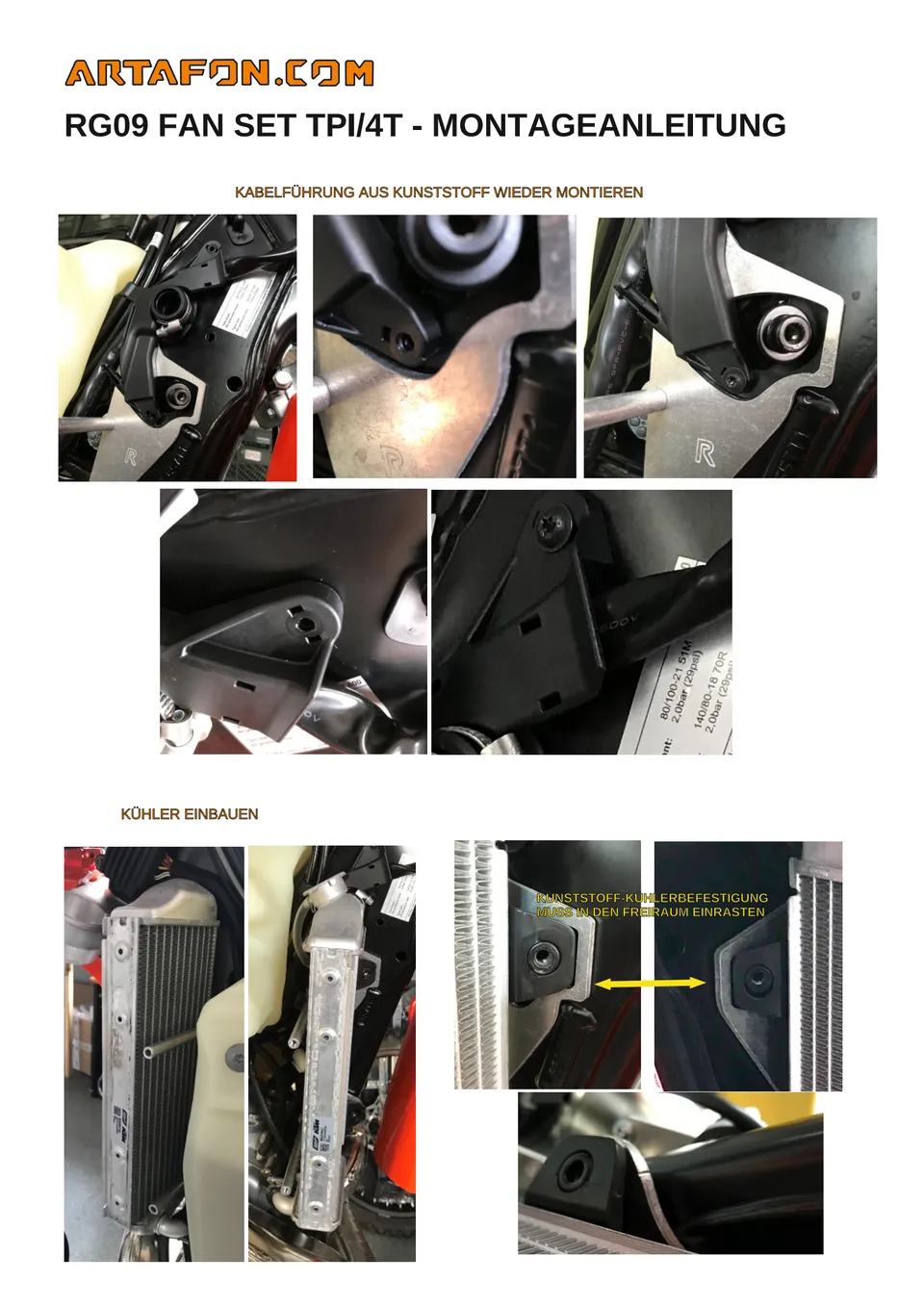

Seite 3 von 6

RG09 FAN SET TPI/4T ­ MONTAGEANLEITUNG KABELFÜHRUNG AUS KUNSTSTOFF WIEDER MONTIEREN KUNSTSTOFF­KÜHLERBEFESTIGUNG MUSS IN DEN FREIRAUM EINRASTEN

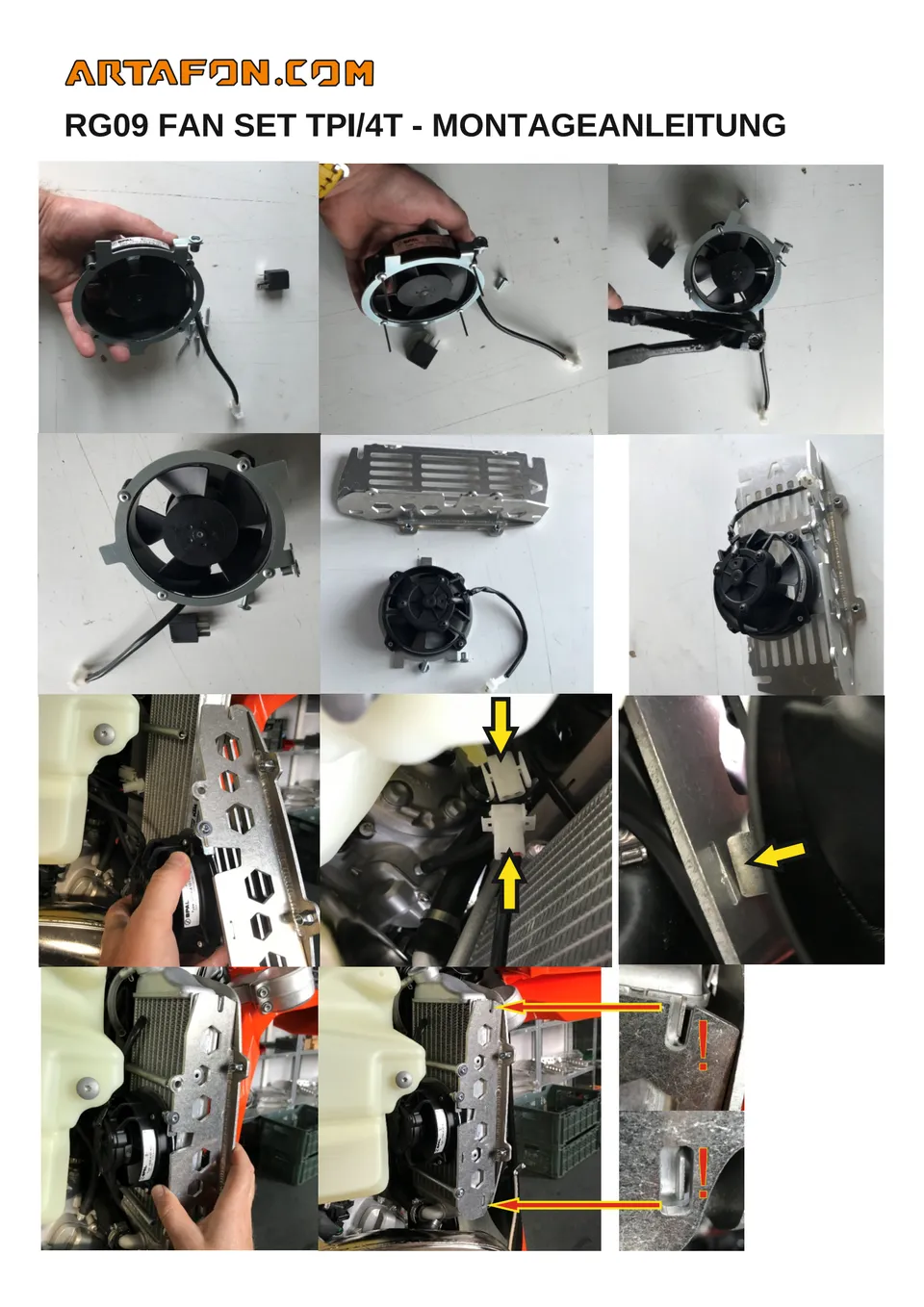

Seite 4 von 6

RG09 FAN SET TPI/4T ­ MONTAGEANLEITUNG

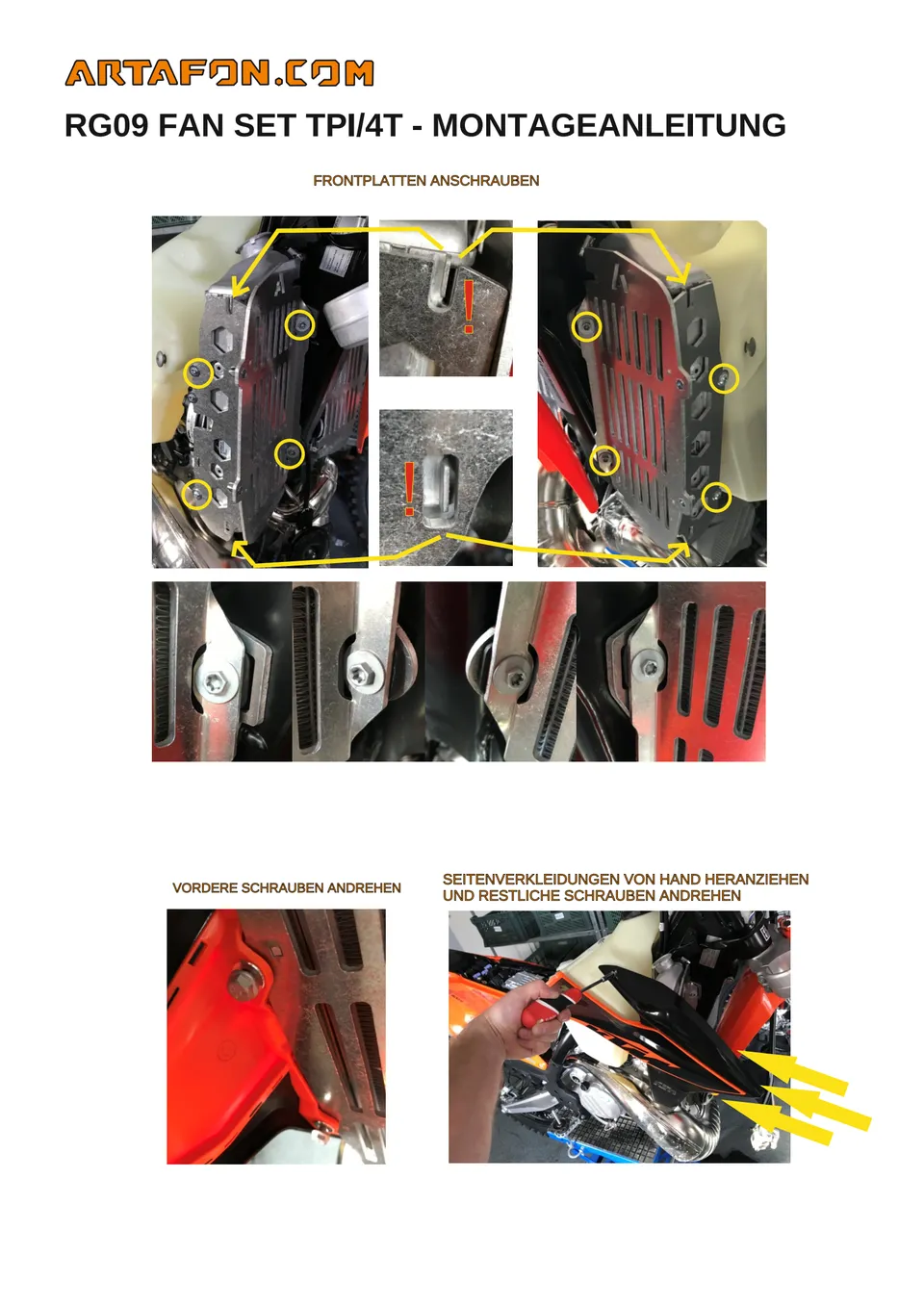

Seite 5 von 6

RG09 FAN SET TPI/4T ­ MONTAGEANLEITUNG SEITENVERKLEIDUNGEN VON HAND HERANZIEHEN UND RESTLICHE SCHRAUBEN ANDREHEN VORDERE SCHRAUBEN ANDREHEN

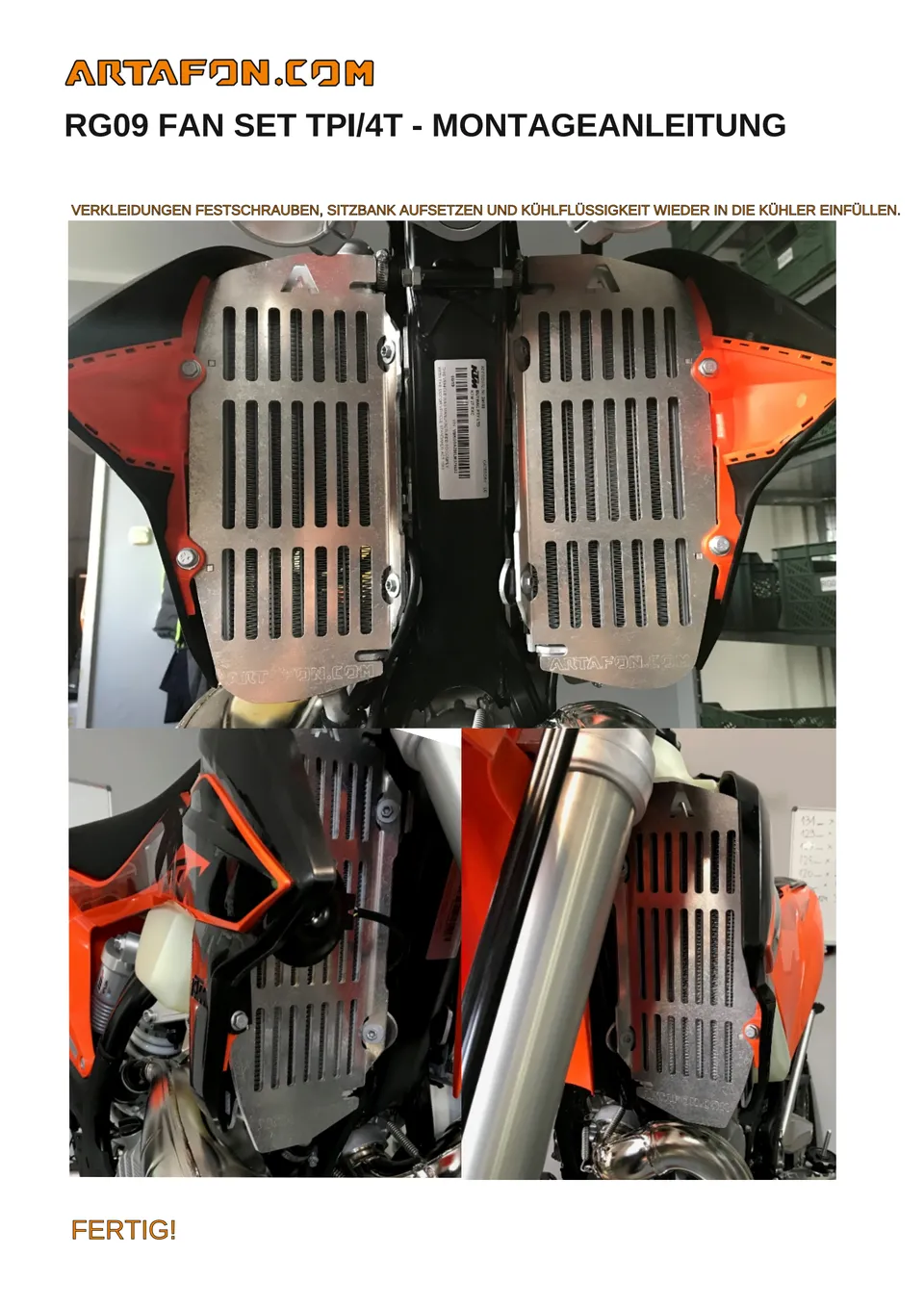

Seite 6 von 6

RG09 FAN SET TPI/4T ­ MONTAGEANLEITUNG VERKLEIDUNGEN FESTSCHRAUBEN, SITZBANK AUFSETZEN UND KÜHLFLÜSSIGKEIT WIEDER IN DIE KÜHLER EINFÜLLEN. FERTIG!
