Kühlerschutz RG02 und RG02 F an KTM und Husqvarna 2017–2019 montieren
Neun Seiten: Lieferumfang, Vorbereitung des Motorrads, Montage der Distanzstangen, der inneren Halter (L und R) und der äußeren Halter sowie Zusammenbau. PDF auf Deutsch zum Download.
Produkte zu dieser Anleitung
Kühlerschutz65,91 €
Kühlerschutz69,42 €
Montagevideo
Mit einem Klick auf „Video abspielen“ willigen Sie ein, dass das Video von YouTube (Google) geladen wird. Google erhält dann u. a. Ihre IP-Adresse und kann Cookies oder ähnliche Daten in Ihrem Browser speichern; Daten können in die USA übermittelt werden. Die Einwilligung gilt nur für dieses eine Laden des Videos. Einzelheiten in der Datenschutzerklärung.
Auf YouTube ansehenSeite 1 von 9
ARTAFON RG 02 & RG02F für Motorräder KTM Husqvarna 2017, 2018 4T 2T TPI EXC TE FE XCW XC
Seite 2 von 9

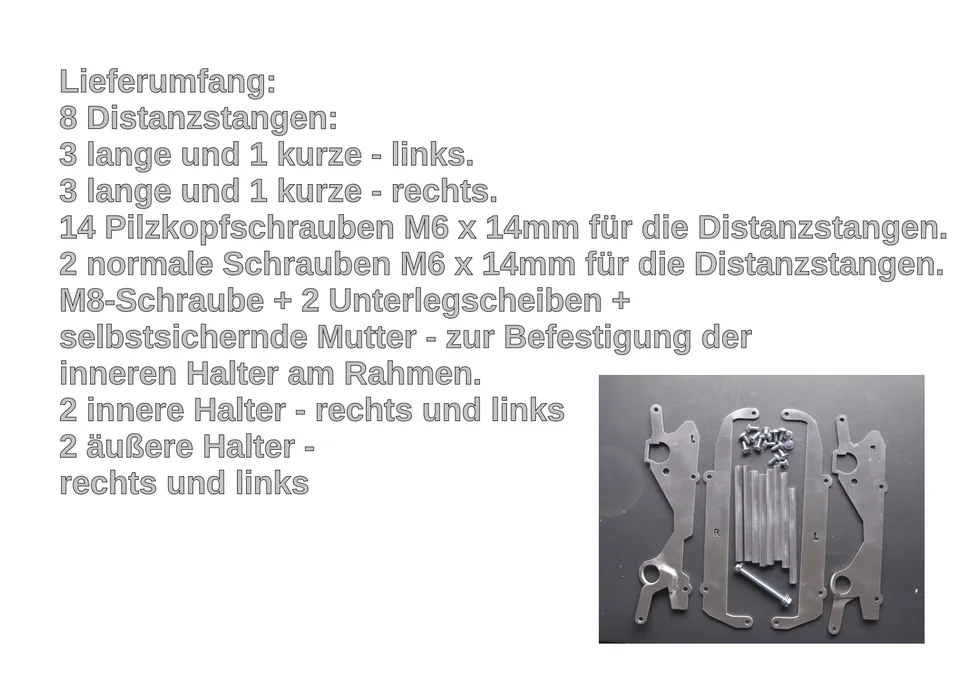

Lieferumfang: 8 Distanzstangen: 3 lange und 1 kurze links. 3 lange und 1 kurze rechts. 14 Pilzkopfschrauben M6 x 14mm für die Distanzstangen. 2 normale Schrauben M6 x 14mm für die Distanzstangen. M8Schraube + 2 Unterlegscheiben + selbstsichernde Mutter zur Befestigung der inneren Halter am Rahmen. 2 innere Halter rechts und links 2 äußere Halter rechts und links
Seite 3 von 9

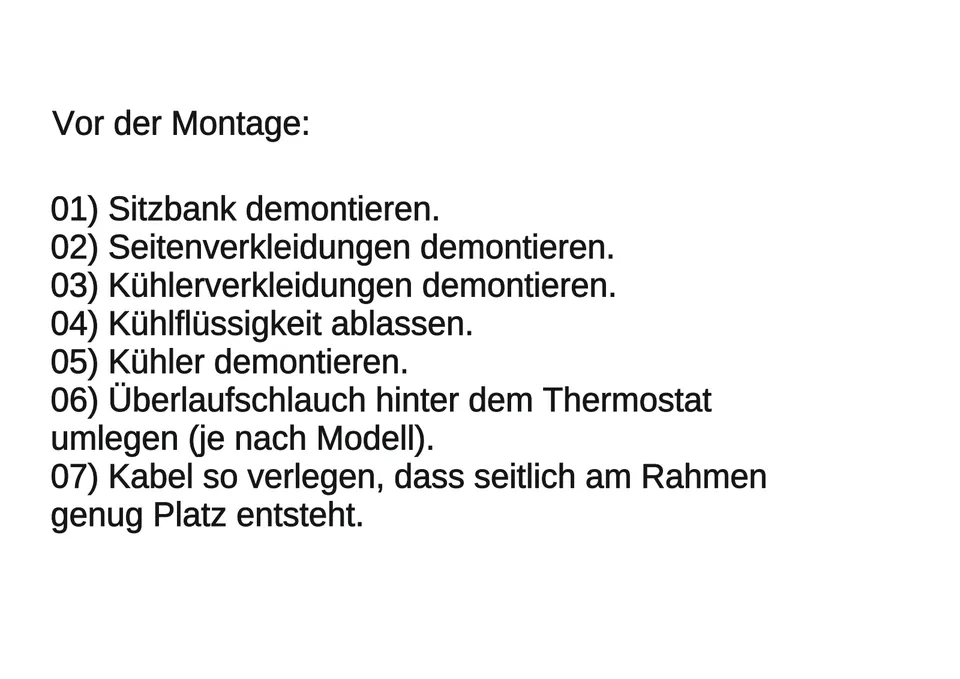

Vor der Montage: 01) Sitzbank demontieren. 02) Seitenverkleidungen demontieren. 03) Kühlerverkleidungen demontieren. 04) Kühlflüssigkeit ablassen. 05) Kühler demontieren. 06) Überlaufschlauch hinter dem Thermostat umlegen (je nach Modell). 07) Kabel so verlegen, dass seitlich am Rahmen genug Platz entsteht.
Seite 4 von 9

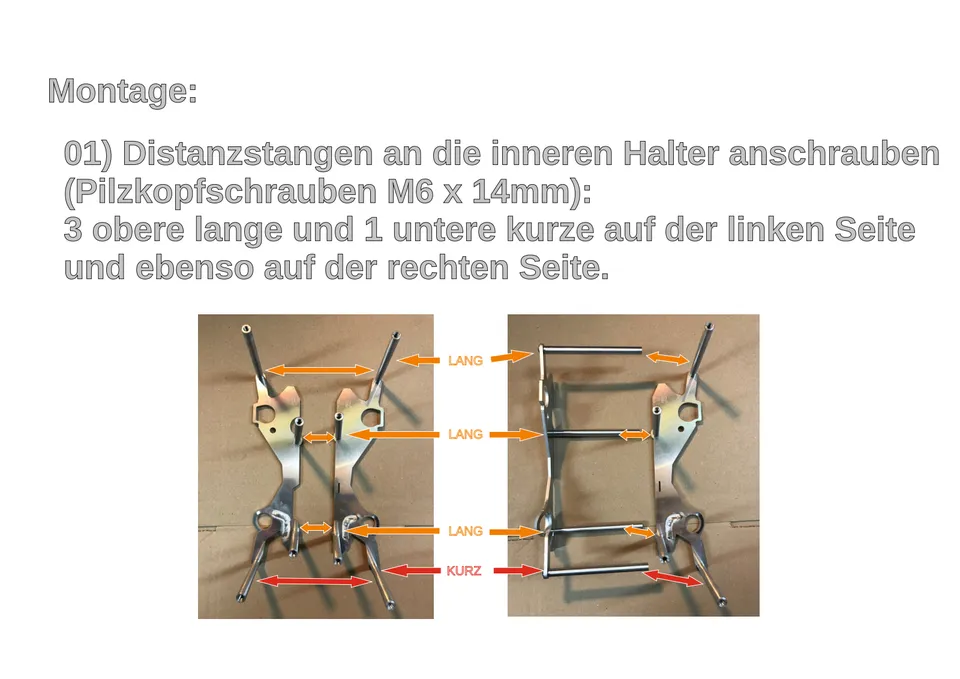

Montage: 01) Distanzstangen an die inneren Halter anschrauben (Pilzkopfschrauben M6 x 14mm): 3 obere lange und 1 untere kurze auf der linken Seite und ebenso auf der rechten Seite.
Seite 5 von 9

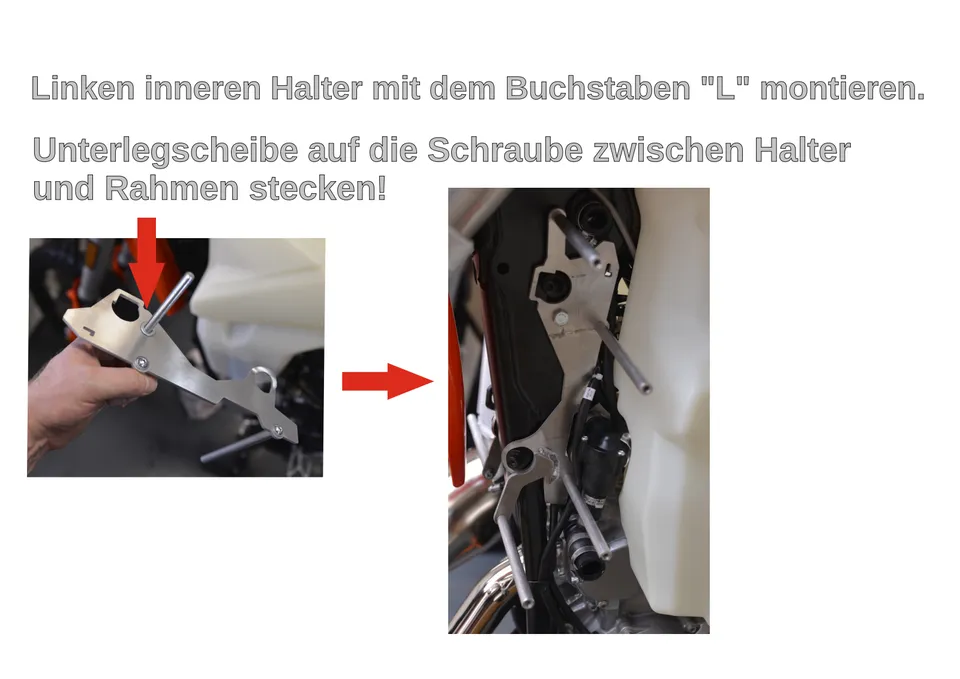

Linken inneren Halter mit dem Buchstaben "L" montieren. Unterlegscheibe auf die Schraube zwischen Halter und Rahmen stecken!
Seite 6 von 9

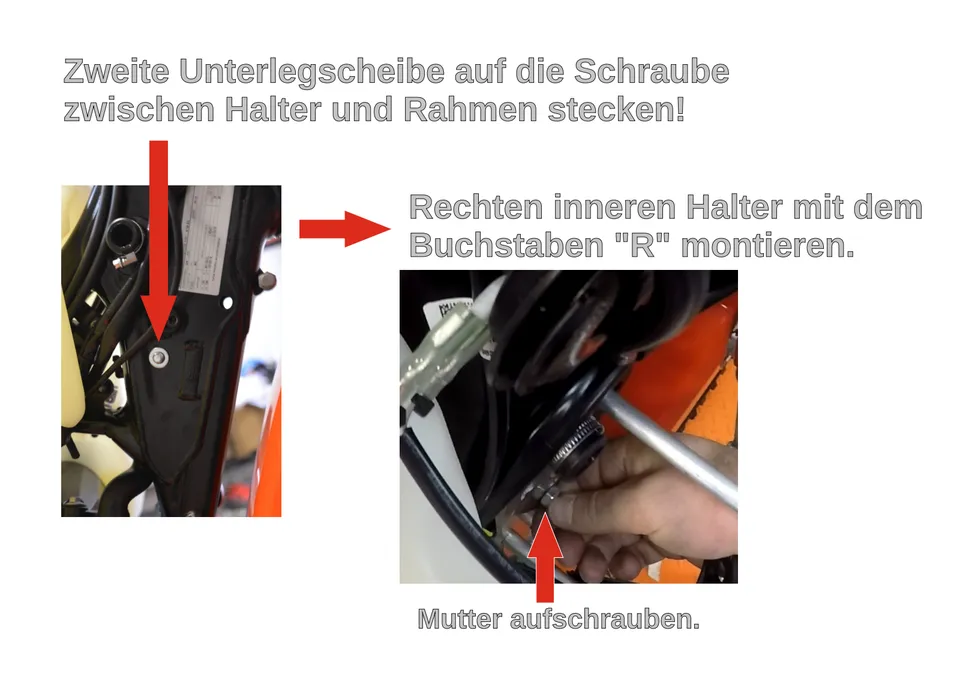

Zweite Unterlegscheibe auf die Schraube zwischen Halter und Rahmen stecken! Rechten inneren Halter mit dem Buchstaben "R" montieren. Mutter aufschrauben.
Seite 7 von 9

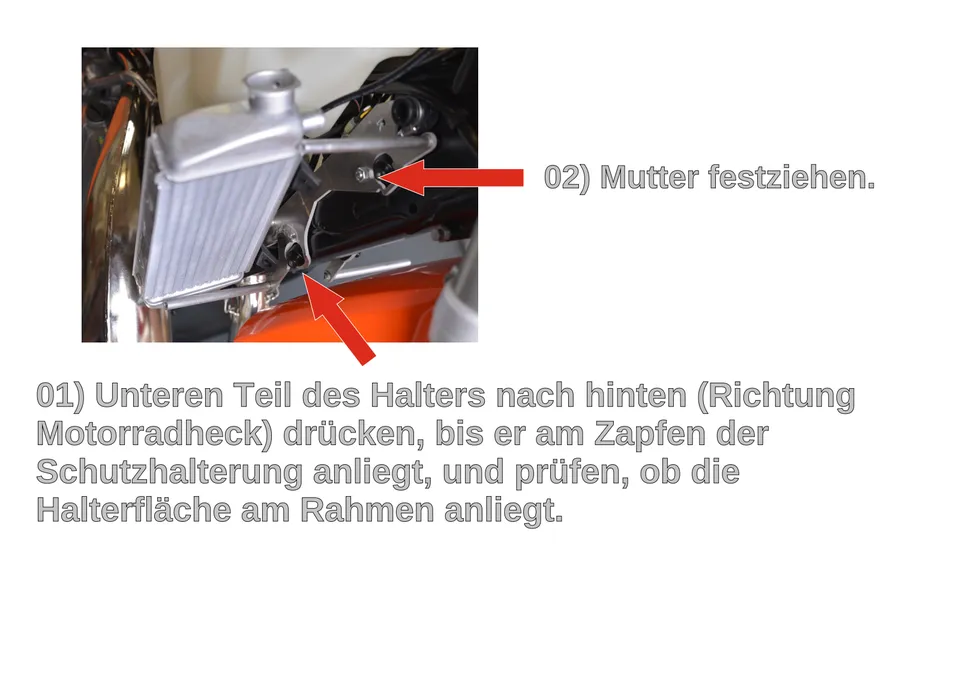

02) Mutter festziehen. 01) Unteren Teil des Halters nach hinten (Richtung Motorradheck) drücken, bis er am Zapfen der Schutzhalterung anliegt, und prüfen, ob die Halterfläche am Rahmen anliegt.
Seite 8 von 9

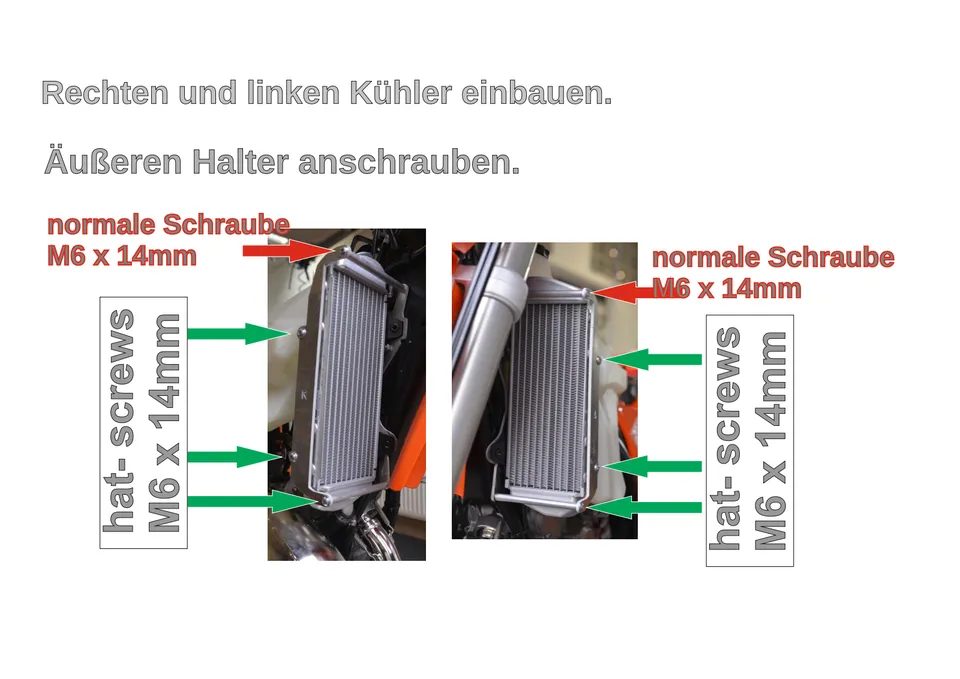

Rechten und linken Kühler einbauen. Äußeren Halter anschrauben. normale Schraube M6 x 14mm normale Schraube M6 x 14mm M6 x 14mm M6 x 14mm
Seite 9 von 9

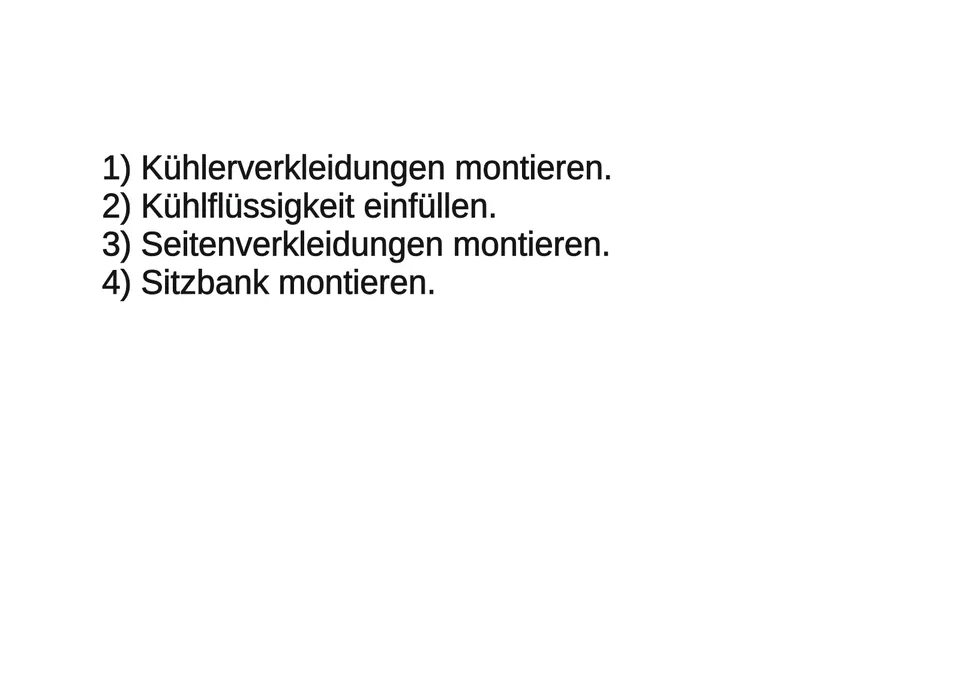

1) Kühlerverkleidungen montieren. 2) Kühlflüssigkeit einfüllen. 3) Seitenverkleidungen montieren. 4) Sitzbank montieren.
