Jak zamontować osłonę silnika i dyfuzora PG02 w KTM i Husqvarna 250/300 2T 2017–2019

Trzy strony: cechy osłony i 10 ponumerowanych zdjęć z podpisami (odkręcenie dwóch śrub z ramy, zaczepienie osłony i tylnych uchwytów, założenie przedniego uchwytu, mocne dokręcenie wszystkich śrub). Klej do gwintów na wszystkich śrubach. Dla KTM i Husqvarna 250/300 2T 2017–2019, TPI i z gaźnikiem. PDF po polsku do pobrania.

Film montażowy

Odtwórz film

Klikając „Odtwórz film”, zgadzasz się na wczytanie filmu z YouTube (Google). Google otrzyma wtedy m.in. Twój adres IP i może zapisać w przeglądarce pliki cookie lub podobne dane; dane mogą trafić do USA. Zgoda dotyczy tylko tego jednego wczytania. Szczegóły w polityce prywatności.

Obejrzyj na YouTube

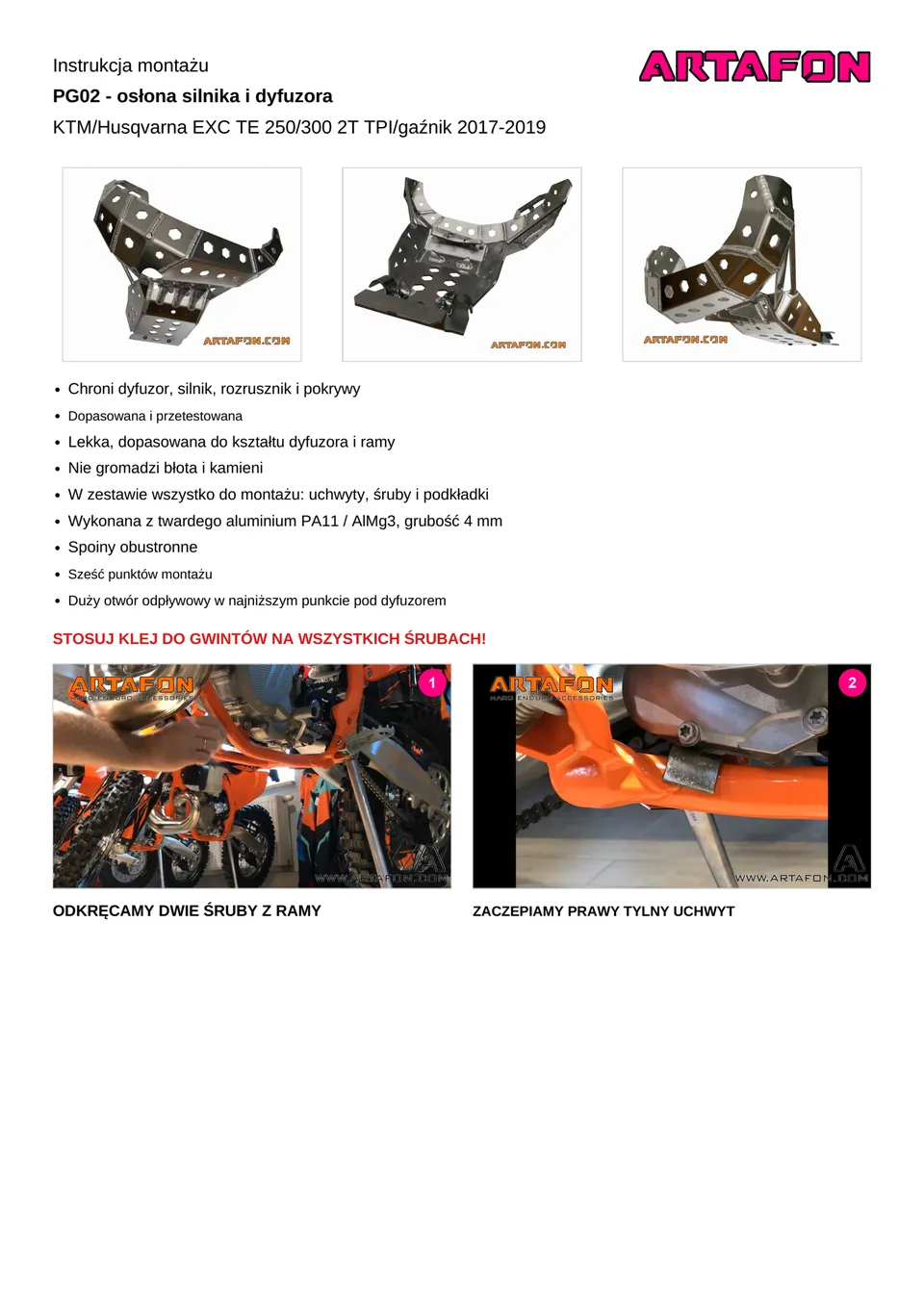

Strona 1 z 3

PG02 ­ osłona silnika i dyfuzora KTM/Husqvarna EXC TE 250/300 2T TPI/gaźnik 2017­2019 Chroni dyfuzor, silnik, rozrusznik i pokrywy Dopasowana i przetestowana Lekka, dopasowana do kształtu dyfuzora i ramy Nie gromadzi błota i kamieni W zestawie wszystko do montażu: uchwyty, śruby i podkładki Wykonana z twardego aluminium PA11 / AlMg3, grubość 4 mm Sześć punktów montażu Duży otwór odpływowy w najniższym punkcie pod dyfuzorem STOSUJ KLEJ DO GWINTÓW NA WSZYSTKICH ŚRUBACH! ODKRĘCAMY DWIE ŚRUBY Z RAMY ZACZEPIAMY PRAWY TYLNY UCHWYT

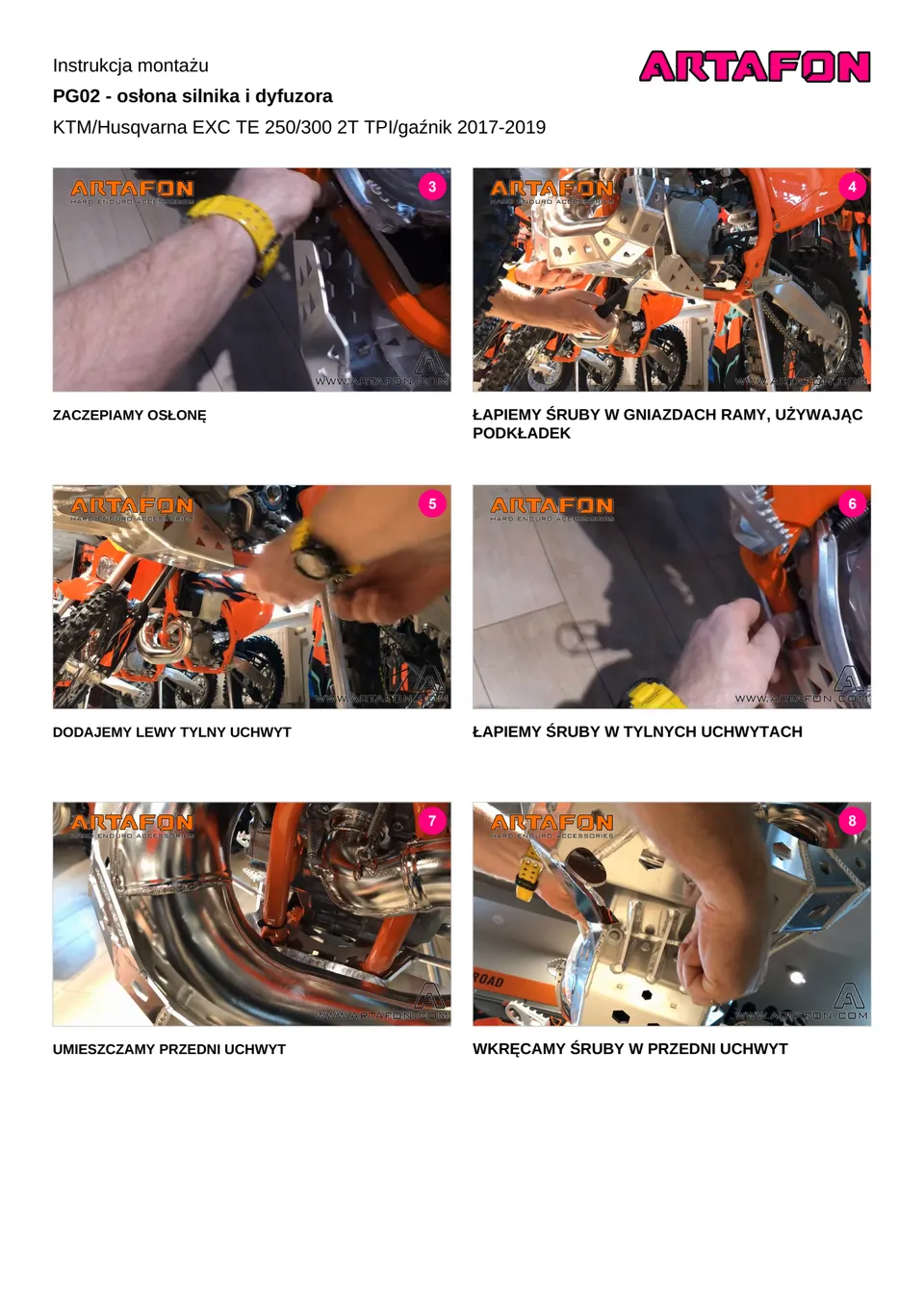

Strona 2 z 3

PG02 ­ osłona silnika i dyfuzora KTM/Husqvarna EXC TE 250/300 2T TPI/gaźnik 2017­2019 ŁAPIEMY ŚRUBY W GNIAZDACH RAMY, UŻYWAJĄC PODKŁADEK ŁAPIEMY ŚRUBY W TYLNYCH UCHWYTACH DODAJEMY LEWY TYLNY UCHWYT UMIESZCZAMY PRZEDNI UCHWYT WKRĘCAMY ŚRUBY W PRZEDNI UCHWYT

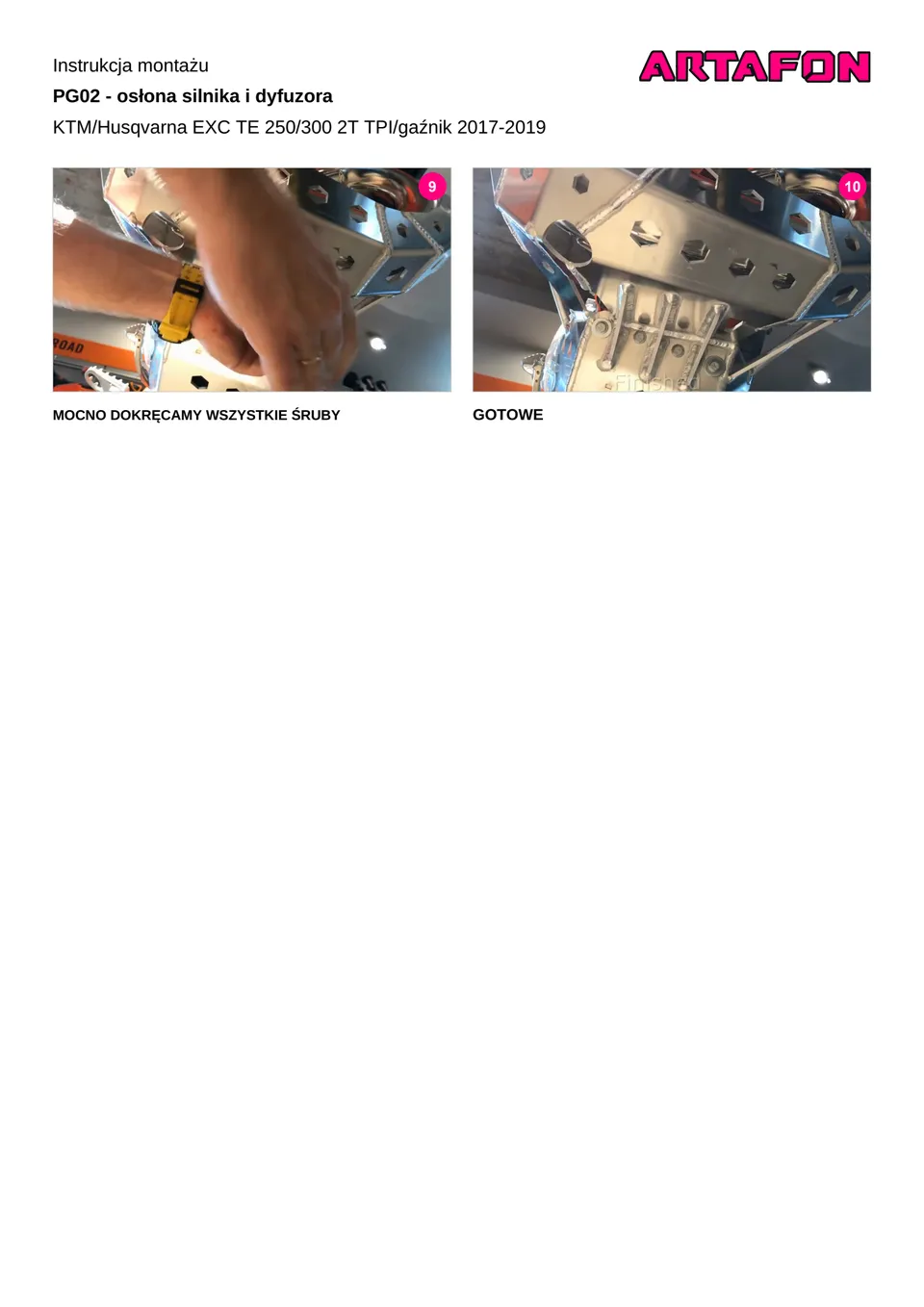

Strona 3 z 3

PG02 ­ osłona silnika i dyfuzora KTM/Husqvarna EXC TE 250/300 2T TPI/gaźnik 2017­2019 MOCNO DOKRĘCAMY WSZYSTKIE ŚRUBY
