Lüfterrelais an KTM, Husqvarna und GasGas 2020–2023 montieren

Seite 1 von 1

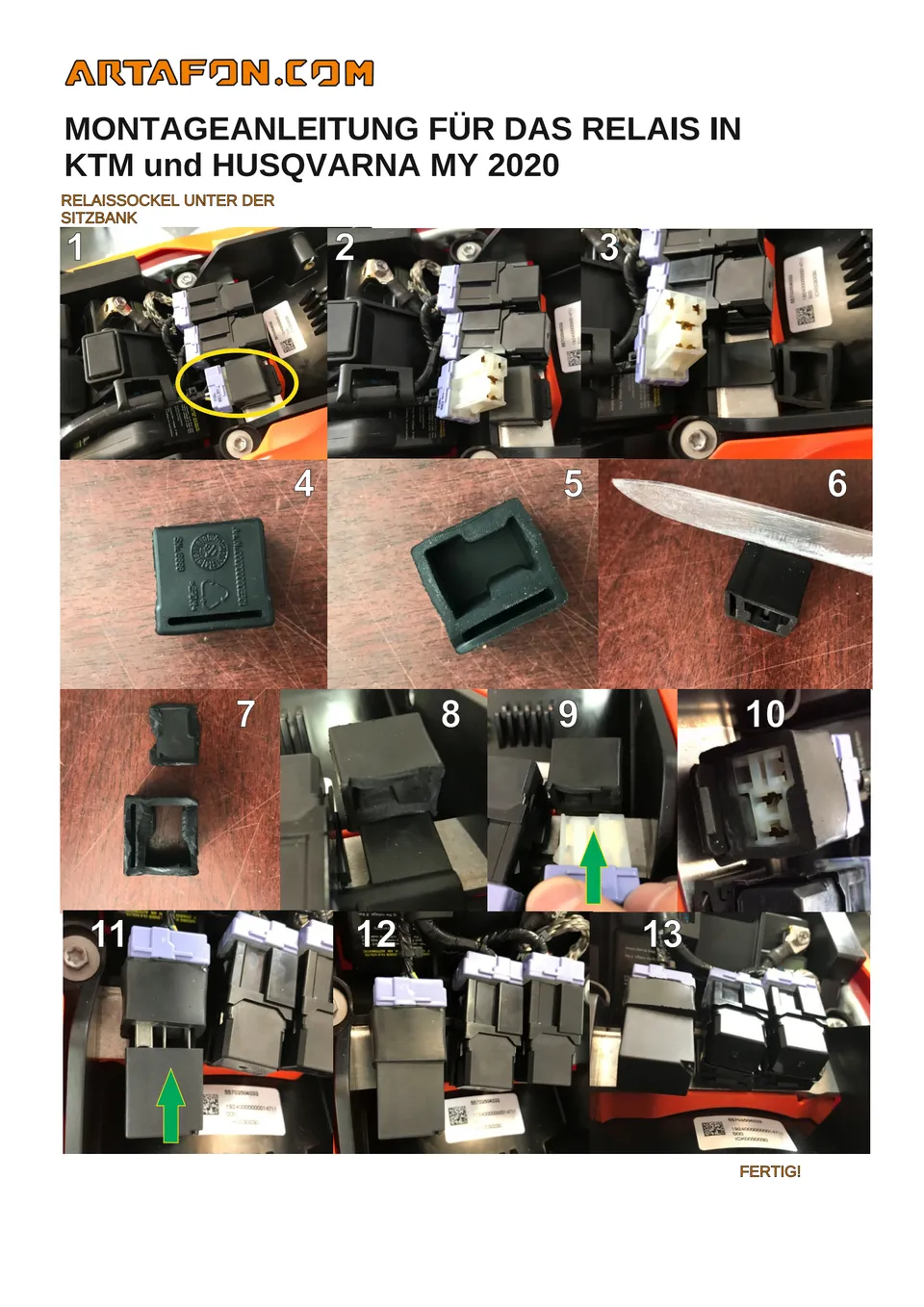

1. Sitzbank demontieren. Der Relaissockel des Lüfters (gelber Kreis) befindet sich im Relaishalter neben den übrigen Relais und ist werkseitig mit einer schwarzen Gummikappe abgedeckt. 2. Den weißen Relaissockel des Lüfters (mit violettem Clip) aus dem Relaishalter herausziehen. 3. Der Sockel ist frei: Die Kontakte, in die das Relais aus dem Kit gesteckt wird, sind sichtbar. 4. Gummikappe des Sockels, Ansicht von außen. 5. Dieselbe Kappe von innen. 6. Den geschlossenen Teil der Kappe mit einem Messer abschneiden. 7. Nach dem Zuschneiden: das abgeschnittene Endstück und der offene Gummirahmen; der Rahmen dient als Abdeckung des Relais. 8. Den Gummirahmen wieder auf den Relaishalter am Motorrad aufsetzen. 9. Den weißen Sockel von unten in den Gummirahmen schieben (grüner Pfeil). 10. Der Sockel sitzt im Rahmen, die Kontakte sind bereit für das Relais. 11. Das Relais aus dem Kit von unten in den Sockel stecken (grüner Pfeil). 12. Das Lüfterrelais sitzt im Relaishalter neben den übrigen Relais. 13. Fertig: drei Relais nebeneinander.
